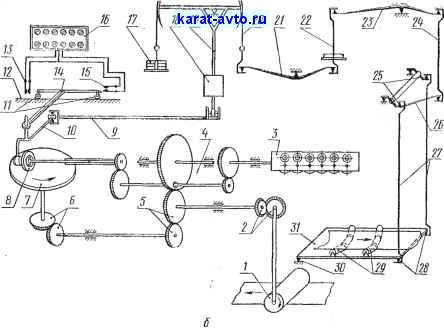

Рис. 189. Конвейерные весы с механическим интегратором: а - общий вид; 6 - кинематическая схема



Грузоприемное устройство в виде рамы 31 с роликами 29, из которые опирается рабочая ветвь ленты конвейера, в свою очередь призмами 30 опирается на подушки в станине весов, а призмами 28 на подушки в серьгах тяг 27. Эти тяги подвешены к призмам 25 главного рычага 26, который с помощью рычагоз 23 и 21, тяг 24 и 22 и гибкой стальной ленты 20 соединен с sin-квадрантом 19. В связи с малостью угла поворота sin-квадраит может быть заменен tg-квадрантом.

Квадрант 19 (см. § 39) с передвижным грузом 18 и съемными грузами 17, подвешенными к нему на стальной ленте, уравновешивает нагрузку на транспортере, воздействующую на грузоприемное устройство весов, и угол его поворота пропорционален па-грузке. Поворачиваясь под действием нагрузки, квадрант 19 тягой 9 воздействует на стержень 10, связанный с кареткой 14 и роликом 8. При отклонениях стержня 10 каретка 14 роликами перекатывается по неподвижному рельсу 12, а другим концом перемещает ролик 8 по фрикционному диску 7.

Диск 7 вращается со скоростью, пропорциональной скорости ленты конвейера, так как приводится в движение от обратной (холостой) ветви конвейера через приводной барабан / и систему зубчать& колес 2, 5, 6.

Таким образом, при увеличении нагрузки на конвейере ролик 5 отодвигается от центра диска 7 и получает большую скорость вращения, а при уменьшении нагрузки перемещается ближе к центр;у диска и вращается с меньшим числом оборотов. Угловые скорости диска 7 и ролика 8 суммируются зубчатым дифференциалом 4 и передаются на счетчик 3.

Весы снабжены указателем погонной нагрузки на ленте конвейера, действующим от каретки 14. В случае снижения нагрузки на конвейере ниже установленного предела (обычно 50% наибольшего предела взвешивания) срабатывает сигнальное устройство 16 через контакты 13, а в случае перегрузки то же устройство срабатывает через контакты 15.

Весы поверяют согласно методическим указаниям № 142.

§ 80. Конвейерные весы с фотоэлектрическим интегратором

В описанных выше конструкциях весов непрерывного действий регистрирующий механизм связан механически со всеми остальными механизмами весов. Такая связь снижает точность показаний весов, так как все механизмы, и в особенности регистрирующий, имеют много вращающихся деталей, между которыми возникает значительное трение, снижающее чувствительность и постоянство показаний весов. В связи с этим интерес представляют весы с фотоэлектрическим интегратором массы продукта на движущейся ленте конвейера. Принципиальная схема таких весов приведена на рис. 190.

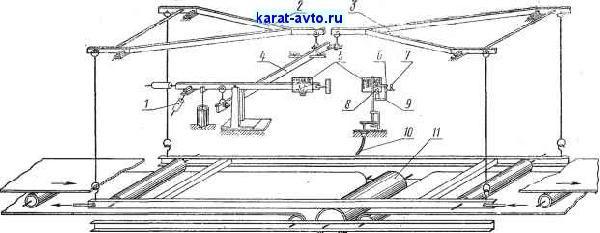

Рис. 190. Конвейерные весы с фотоэлектрическим интегратором {1-е исполнение)
