Открыто

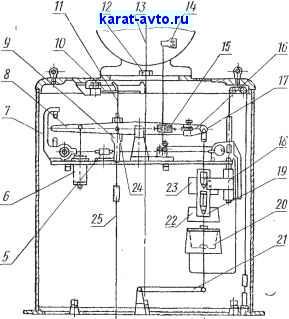

Рис. 173. Промежуточный механизм с двумя накладными гирями-



ручки 3 арретира и 4 механизма наложения гирь. Ручку арретира можно ставить в два положения: Открыто и Закрыто , а ручку 4 в три положения: в положении а гири сняты, в положении б наложена одна гиря и в положении в наложены две гири.

Сверху на корпусе механизма установлено указательное устройство. Дверцы / служат для доступа к механизму. Механизм состоит из передаточного (подциферблатного) рычага 2-го рода 10, гирного рычага 1-го рода 8, гиредержателя 20 с гирями 22 и 23, механизма 18 для наложения гирь, висящих на серьге 19, механизма 14, указывающего диапазоны взвещивания, струнки 21. удерживающей гиредержатель 20 от раскачивания, блокирующего механизма 5, успокоителя 6 и арретира 7. Рычаг 10 воспринимает нагрузку от рычажной системы через тягу 25 с серьгой 9 и гибкую стальную ленту 11, огибающую кулачок, имеющийся на рычаге. Далее нагрузка передается на указательное устройство с помощью гибкой ленты 13, проходящей через жидкостный затвор 12, предохраняющий указательное устройство от запыления. Гирный рычаг 8 имеет регулируемую головку 16 с призмой 17, на которую подвещен гиредержатель 20. Кроме того, этот рычаг несет регулятор тары J5 и успокоитель 6. Своим левым концом рычаг входит в пространство между губками арретира 7, приводимого в движение рукояткой 3. Призмой 24 рычаг опирается на подушку, имеющуюся в серьге 9. Таким образом, гири 22 и 23, воздействуя на правое плечо рычага 8, уравновешивают 2/3 нагрузки, а последняя 1/3 уравновешивается квадрантами уравновешивающего устройства. Механизм 18 для накладывания гирь устроен так, что при поворотах рукоятки 4 на гиредержатель кладется сначала гиря 22, а затем гиря 23. Снятие гирь происходит в обратном порядке. В результате связи механизма 18 с механизмом 14 в окне, имеющемся в циферблате указательного устройства, появляются цифры, указывающие диапазон взвешивания. Например, если весы имеют наибольший предел взвешивания 150 т, то при снятии гирь в окне на циферблате видна цифра О, при одной наложенной гире - цифра 50 и при двух гирях - 100. Таким образом, массу взвешиваемого груза определяют путем сложения цифры, видимой в окне, с показанием на циферблате. Для предохранения от обрыва лент 11 и 13 и лент в указательном устройстве (обрыв может произойти, если открыть арретир при нагруженных весах и снятых гирях) предусмотрен блокирующий механизм. Он устроен так, что ручка 3 арретира не может быть повернута до тех пор, пока гири 22 и 23 не будут наложены на гиредержатель 20.

Для облегчения труда весовщика иногда применяют механизмы, в которых накладывание и снятие гирь производится с помощью реверсивного электродвигателя с кнопочным управлением. При нажатии на кнопку прямого хода гиря накладывается на гиредержатель, а при нажатии на кнопку обратного хода снимается.

Конструкция арретира вагонных весов показана на рис. 174.



174. Арретир вагонных весов


Л


Рис. 175. Регулятор тары платформенных весов

Арретир состоит из стойки 8, через которую проходят оси 5 и 7 зубчатых секторов 4 6, сцепленных между собой. На секторах находятся кулачки 2 и /, которые зажимают или освобождают коромысло 5 при повороте рукоятки (на рисунке не показана), насаженной на ось 5.
