к гирям класса 4 по ГОСТ 7328-65, но допускаемые количества поверхностных раковин и их площадь соответственно увеличены.

Поверхность чугунных гирь класса 4 или 4-го разряда рекомен-цуется покрывать слоем краски следующего состава (в весовых гастях): олифа - 100; скипидар - 10; сажа - 1; барат (или перекись) марганца - 2.

Краску приготовляют следующим образом. Мелко размолотый Зарат марганца растирают с сажей и небольшим количеством элифы. Затем размешивают с остальной олифой, после чего при-эавляют скипидар. Окрашенные гири высушивают в сушильном шкафу при t= 100-150° С.

Тележка (рис. 141) весоповерочного вагона, являющаяся одновременно гирей массой 2 т (масса весоповерочной тележки 2000-Ь 0,2 кг) представляет собой двухосную вагонетку грузоподъ-гмностью 40 т.Расстояние между осями тележки (продольная база) 980 мм. Тележка снабжена электродвигателем и редуктором, с помощью которых она может перемещаться со скоростью 30 м/мин. Напряжение переменного тока, питающего двигатель тележки, 220/380 В.

Контрольная весовая платформа массой 25 т (рис. 142) представляет собой обычную двухосную железнодорожную платформу /, загруженную чугунными грузами, уложенными на поперечные эалки платформы. Грузы имеют впадины, которыми они садятся яа балки, вследствие чего при движении поезда грузы не смещаются. Грузы закрыты кожухом 3 из листовой стали, предохра-яяющим их от атмосферных осадков и загрязнения. С торцевой стороны (или с обеих сторон) в платформе имеется тарировочная камера 2, закрываемая крышкой 4. Крышка снабжена устройством 5 для пломбирования камеры после поверки. Масса платформы равна 25000-Ь5 кг при буксах, полностью заполненных смазкой.

При поверке весов большой грузоподъемности (вагонных) контрольную весовую платформу ставят в восемь положений по цлине платформы (постепенно сдвигая). При этом в каждой паре рычагов возникают усилия, указанные в табл. 15.

Из таблицы видно, что эти нагрузки явно недостаточны, так как при взвешивании 4-осного вагона возникают усилия порядка 40 т.

В целях увеличения сосредоточенной нагрузки используют домкраты* (рис. 143), при помощи которых приподнимают платформу над рельсами на высоту 3-5 мм. В результате этого нагрузка на каждую пару рычагов, передаваемая через домкраты, увеличивается до 25 т. Но все же масса такой платформы с домкратами недостаточна для поверки современных весов. Кроме того, для передвижения и подъема платформы приходится затрачивать многомускульной энергии.

Предложение М. А. Михайлова.

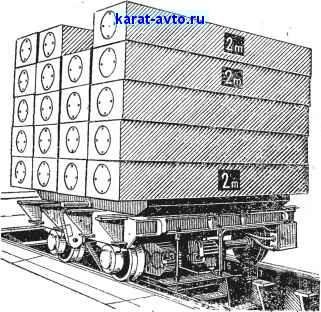

Рис. 141. Весоповерочиая тележка

1---.



Рис. 142. Контрольная весовая платформа .


Рис. 143. Домкраты для подъема платформы

7�787568



Таблица 15

Нагрузка на опоры пары рычагов

Положение контрольно-весовой платформы

малой площадки

большой площадки

i-n пара

2-я пара

3-я пара

4-я пара

5-п пара

С-п пара

1-е

П2Ю

8280

5460

2-е

7230

9690

8080

3-е

3390

10770

10840

4-е

1300

11700

12000

5-е

13(Х)0

1155

10845

6-е

12610

11810

7-е

5420

15470

4110

8-е

1250

12650

11100

Примечание. При расчете нагрузок принято, что нагрузка от первой колесной пары (справа) равна 12 т, от второй- 13 т; и большая, и малая платформы имеют по три пары рычагов. Продольная база платформы L = 3900 мм.

В связи с этим была разработана конструкция самоходной платформы * массой 40 т. По центру платформы устанавливается тележка, аналогичная по устройству описанной выше тележке весоповерочного вагона (см. рис. 141). В пути тележка приподнята над рельсами на высоту 150 мм, а при поверке она опускается на рельсы. С помощью четырех домкратов, приводимых в движение электродвигателем, платформа поднимается над рельсами на высоту 3-5 мм, и, таким образом, на каждую пару рычагов воздействует нагрузка 40 т. Помимо этого платформа обладает тем преимуществом, что при ее передвижении по весам и подъеме на домкратах не надо применять мускульной энергии.

Как указывалось выше, гири специального назначения и встраиваемые в весы могут иметь форму и размеры, отличные от стандартных. Для примера на рис. 144 изображены каратные гири, а их размеры даны в табл. 16 (для рис. 144, а) и в табл. 17 (для рис. 144,6).

Гири, изображенные на рис. 144, а, изготовляют из латуни и бронзы, а на рис. 144,6 - из алюминия.

Миллиграммовые гири, встраиваемые в аналитические весы, изготавливают в виде колец (рис. 145, а) из нержавеющей стали, титана или алюминия, граммовые (рис. 145,6) -из тех же материалов, но в виде дуг, на концы которых навинчивают цилиндрические грузы, и^Ieющиe подгоночные полости. В весах зарубежных фирм граммовые гири изготовляют также в виде иолец. Комплектация таких гирь в наборах зависит от нагрузки весов и не всегда совпадает с комплектацией обычных наборов гирь. Так, в микроаналитических весах М-20 имеется всего лишь четыре

Предложение С. И. Гаузнера.
