Рис. 80. Промежуточный механизм шкальных весов



Рис. 81. Промежуточный механизм циферблатных весов



призмой 6 - на серьгу с крючком 5, соединенным с серьгой коромысла. Показанный на схеме рычаг имеет передаточное число t=2, но в большинстве конструкций весов рычаг аналогичного назначения имеет большее передаточное число.

Промежуточные механизмы циферблатных весов обычно состоят из двух рычагов (рис. 81, а). Усилие Q передается через тягу / на передаточный рычаг 2-го рода 2, подвешенный к опоре 4. Рычаг 2 соединен серьгой 10 с передаточным рычагом * 5 также 2-го рода, опертым на кронштейн 8. Рычаг 5 служит для нескольких целей: уменьшения и передачи усилия на указательное устройство через тягу 7, тарирования ненагруженных весов с помощью укрепленного на нем регулятора 9 и успокоения колебаний весов при помощи подвешенного к нему успокоителя 3. Кроме того, одним из своих концов (в данном случае - левым) рычаг входит в пространство между подвижным и неподвижным зажимами (ry6KaMHj арретира 6, служащего для прекращения колебаний весов.

В некоторых конструкциях весов (рис. 81,6) к рычагу 5 прикреплена линейка со шкалой 11 и передвижными гирями, служащая для уравновешивания тары (ящиков, бочек и пр.) в случае, если необходимо отпускать товар чистым весом (нетто).

В более современных конструкциях применены промежуточные механизмы со ступенчатым изменением пределов измерений благодаря применению гирь, встроенных в промежуточный механизм. Число гирь, встроенных в механизм, колеблется от 1 до 4, в соответствии с этим пределы взвешиваний на весах расширяются от двух до пяти раз.

Наложение и снятие гирь может проивводиться вручную, полуавтоматически (в этом случае сначала необходимо открыть арретир, а затем, нажимая кнопки прямого и обратного хода, накладывать я снимать гири) ил1И автоматически, когда после открытия арретира и нажатия на кнопку пуск механизм сам установит необходимое количество гирь в зависимости от массы груза, находящегося на весах.

На рис. 82 показан трехдиапазонный механизм с ручным управлением, предназначенный для весов с наибольшим пределом взвешивания до 3 т. Груз, помещенный на платформу весов, уравновешивается: в первом диапазоне от О до 1 т с помощью квадрантов указательного устройства, а во втором и третьем диапазонах (свыше 1 до 2 т и свыше 2 до 3 т) при помощи квадрантов и двух гирь, встроенных в промежуточный механизм.

Рычажная система механизма построена по той же схеме, что и у весов без встроенных гирь (см. рис. 81), и состоит из двух рычагов 5 и 4. К правому плечу второго передаточного (подцифер-блатного) рычага 4 подвешен гиредержатель 15 со стержнем 10

* Этот рычаг по аналогии с подкоромысловым часто называют подцифер-блатным.



для помещения на него гирь 14 и 12. Струнка 16 служит для ограничения раскачиваний гиредержателя. Наложение и снятие гирь осуществляют с помощью рукоятки 2, перемещающейся по направляющему сектору 1, в отверстия которого западает фиксатор, имеющийся на рукоятке.

Гиря 14 имеет два ушка 13, которыми она подвешена к гире 12. Последняя также снабжена двумя ушками И и подвешена к штанге 9, шарнирно соединенной с вилкой 7. Вилка сидит на одной оси с рукояткой 2 и при поворотах последней поднимает и опускает всю систему подвески гирь.

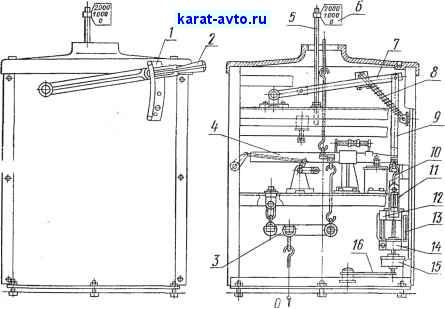

Рис. 82. Промежуточный механизм с ручным наложением гирь

Таким образом, можно положить на гиредержатель сначала гирю 14, а затем и гирю 12 и снять их в обратном порядке. Для обеспечения плавности наложения и снятия гирь служит пружина 8. Запирается система арретиром, зажимающим рычаг 4.

Определить диапазон, в котором производится взвешивание, помогает флажок 6 с цифрами О, 1000 и 2000, появляющийся в окне на циферблате весов и перемещаемый стержнем 5, связанным с вилкой 7. Когда взвешивание происходит в первом диапазоне, в окне видна цифра О, при взвешиваниях во втором и третьем диапазонах - цифры 1000 и 2000. Таким образом, массу груза определяют путем сложения цифры в окне циферблата и показания по шкале.
