Рис. 60. Коромысло лабораторных весов:

I - в - плоская решетчатая ферма; г -шарнирная балка; б - кривой брус



Следует отметить, что чем сложнее конфигурация коромысла, тем более вероятно появление вредных напряжений в местах сочленения стержней, что понижает постоянство показаний весов. Поэтому в ряде случаев коромысла изготовляют в виде шарнирной балки (рис. 60, г) или в виде кривого бруса (рис. 60, d).

Коромыслу одночашечных весов придается форма, показанная на рис. 61.

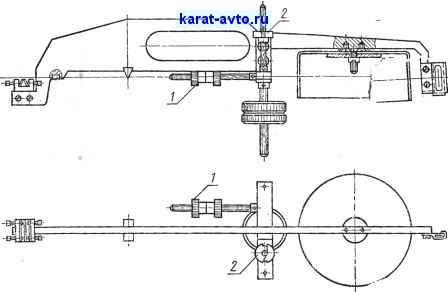

Рис. 61. Коромысло одночашечных лабораторных весов

Для большего уменьшения массы коромысла во многих случаях его изготавливают из сплавов легких цветных металлов (алюминия, магния, титана) и керамических материалов.

Коромысла снабжены подвижными регуляторами тары / и центра тяжести 2 в виде грузиков, перемещаемых по нарезньш стержням. В большинстве конструкций к коромыслам прикрепляют пластинку 5 с нанесенной на ней рейтерной шкалой и только в некоторых случаях шкалу наносят на верхнюю грань коромысла (см. рис. 60, а).

Рейтерная шкала имеет по 100 делений с каждой стороны от нулевой отметки, совпадающей с вершиной опорной призмы. Таким образом, если рейтер имеет массу 10 мг, то шкала позволяет отсчитывать десятые доли миллиграмма, а если применить рейтер массой 1 мг, то можно получить сотые доли миллиграмма.

Призмы изготавливают из минералов (см. § 13) и закрепляют в каретках. Во многих конструкциях лабораторных весов опорные



призмы делают неподвижными, а грузоприемные - подвижными, но иногда поступают наоборот. Наконец, встречаются конструкции, у которых все призмы подвижные. На рис. 62 показаны некоторые методы крепления опорных призм. На рис. 62, а неподвижно закрепленная опорная призма 2 опирается на подушку /. Призма закреплена с помощью двух винтов 4 между двумя губками, подвижной 3 и неподвижной 5.

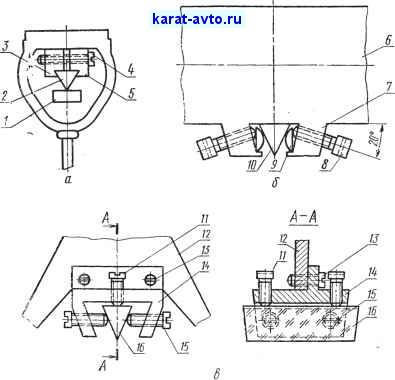

Рис. 62. Крепление опорных призм лабораторных весов:

а - неподвижное: б - с возможностью смещения по горизонтали; в - с возможностью смещения по горизонтали и вертикали

На рис. 62, б приведена подвижная опорная призма, которую Можно смещать только по горизонтали. Коромысло 6 имеет два выступа 7. Во впадины помещены два сферических вкладыша 9, Между которыми с помощью винтов 8 закреплена призма 10.

Наконец на рис. 62, в показана призма, положение которой Можно изменять как по горизонтали, так и по вертикали. Карет-

14, которая несет опорную призму 16, имеет форму вилки. Ее крепят к коромыслу 12 фланцем при помощи двух винтов 13.
