4) прямолинейная или дуговая подвижная шкала я неподвижный указатель;

5) неподвижная дуговая или круговая шкала и стрелка;

6) цифровое показывающее устройство;

7) цифровое печатающее устройство.


1 -

Рис. 56. Неравиоплечий рычаг Рис. 57. Рычаг с переменным отношением плеч



Рис. 58. Квадрант:

а - на призмеиных ойорах; б - на упругих опорах

В последующих параграфах описываются наиболее распространенные конструкции указательных устройств с различными уравновешивающими и показывающими частями.



§ 19. Указательные устройства равноплечих весов

Наиболее простым по конструкции весов этого типа является указательное устройство лабораторных весов 4-го класса (техни-

[ческих) (рис. 59). Оно состоит из стального равноплечего коромысла 4 со стрелкой 9, ножеобразный конец которой при колеба-

ниях перемещается параллельно прямолинейной неподвижной шкале 10.

3 и

5 Б 7


Рис. 59. Указательное устройство лабораторных весов

Призмы Зяб, заделанные в коромысло, служат для подвески грузоприемных устройств - чашек или площадок. Грузики 1 и 7, перемещающиеся по нарезным стержням 2 л 8, необходимы для приведения в равновесие (тарирования) ненагруженных весов. Грузом 5 пользуются для придания весам необходимой чувствительности. Если поставить более тяжелый груз, то центр тяжести коромысла сместится вверх по отношению к линии АВ, проходящей через вершины призм, и чувствительность весов увеличится, а при более легком грузе чувствительность весов уменьшается. Такие же результаты можно получить, изменяя массу стрелки 9, но действие будет обратным, т. е. при тяжелой стрелке чувствительность уменьшается, а при легкой увеличивается.

Гораздо сложнее устройство коромысла лабораторных весов более высоких классов (3-го и выше).

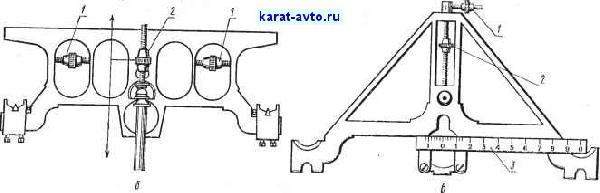

В целях повышения чувствительности и других метрологических характеристик коромысло двухчашечных весов изготовляют в виде плоской решетчатой фермы по одному из типов, приведенных на рис. 60, а-е.
