Главные ры.чаги платформенных передвижных весов (рис. 27) являются рычагами 2-го рода. Применяют два типа рычагов; чугунные (рис. 27, а) и стальные (рис. 27,6). В чугунном рычаге стержень 4 отлит как одно целое с поперечиной б, а в стальном рычаге стержень 7 сварен с поперечиной 10, несущей две консоли 9.

Как в том, так и в другом рычаге, призмы 1 являются опорными (см. § 13), призмы 2 - грузоприемными, призмы 5 служат для соединения со вторым главным рычагом и, наконец, призмы 5 - для соединения с указательным устройством. Разница в конструкции рычагов заключается в том, что в весах с чугунными рычагами платформа опирается непосредственно на призмы 2, а в весах со стальными рычагами - на серьги 8, висящие на призмах 2.

Главные рычаги стационарных весов (рис. 28) всегда бывают 2-го рода. В них имеется стержень 2 с опорной призмой 3, грузоприемной призмой / и призмой 5 - для передачи усилия на другой рычаг системы. Призмы 1 и 3 заделаны на конусную посадку, а призма 5 закреплена с помощью клина 4 (см. § 13).

Передаточные рычаги могут быть как 1-го, так и 2-го рода. На рис. 29 изображен равноплечий передаточный рычаг 1-го рода/с опорной призмой 5 и грузоприемными призмами 2 и 4, ко эти рычаги бывают и неравноплечими.

На рис. 30 показан обратный равноплечий рычаг 4, служащий для передачи силы Р от рычага 1 на рычаг 2-го рода 2 и обратно с изменением направления действия силы на 180°. Конструкция данного рычага представляет интерес потому, что применен шпренгель 5, который затягивают с помощью гаек 3, чем увеличивается жесткость рычага.

Коромысла весов, как правило, являются рычагами 1-го рода.

Материалом для изготовления рычагов служит прокатная сталь обыкновенного качества и чугун серый литейный или модифицированный. Рычаги, несущие большую агрузку в весах с наибольшим пределом взвешивания 100 т и Выше, изготовляют из лигой стали.

§ 12. Расчет рычагов на прочность

Рычаги, несущие небольшую нагрузку (см. рис. 25-27), имеют постоянное сечение, а рычаги, воспринимающие большие усилия (см. рис. 28 и 30), изготовляют в виде балок равного сопротивления, имеющих переменное сечение.

Для рычагов, изготовленных из стального проката, наиболее рациональной формой сечения является двутавровое с моментом сопротивления W=0,3FH (где F - площадь сечения, а Н - его высота), однако в большинстве конструкций весов рычаги изготовлены из стальной полосы с моментом сопротивления =0,17 FH, так как прямоугольное сечение удобнее в технологическом отношении при изготовлении рычагов.

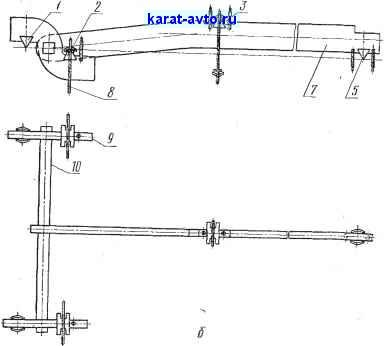

Рис. 27. Главный рычаг платфорь5енных передвижных весов; а - чугунный, треугольной формы; б - стальной, Т-образной формы

4-1977

Рис. 2Б. Главный рычаг стационарных весов

I I

Рис. 29. Передаточный рычаг стационарных ве-ссв

Рис. 30. Обратный рычаг
