уменьшения трения между стрункой, рамой и платформой к стержню 4 и пластине 2 приварены выступы 7.

В продольном направлении платформы стационарных весов ограничены лобовыми упорами (см. § 3 и рис. 6).

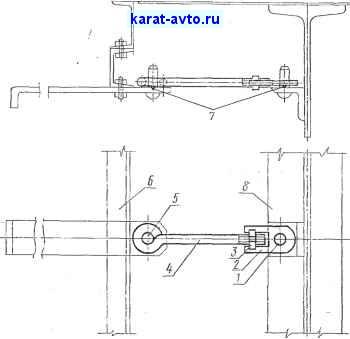

Рис. 24. Регулируемая струнка

РЫЧАЖНЫЕ СИСТЕМЫ

§ 10. Детали рычажных систем

В основе всякой рычажной системы лежат рычаги с призмами. В отдельных случаях имеет место применение упругих опор *. Кроме того, в рычажную систему входят: подушки, работающие в контакте с призмами; грузоприемные серьги, воспринимающие нагрузку на рычаги, соединительные детали (серьги, кольца, тяги) и опоры, с помощью которых рычажную систему устанавливают на станину или фундамент.

При проектировании рычажных систем задаются типом и размерами грузоприемного устройства (платформы, бункера, резервуара и т. п.), исходя из характера и массы грузов, для которых

См. книгу Б. С. Дубова и М. С. Жаворонкова

предназначены весы, устанавливают число точек опоры, а затем подбирают систему рычагов с наиболее рациональными для данного случая отношением линейных размеров плеч, которые связаны с метрологическими параметрами весов, т. е. с предельной погрешностью, чувствительностью и продолжительностью колебаний.

§ П. Рычаги

В весоизмерительных приборах применяют рычаги как 1-го, так и 2-го рода.

В зависимости от назначения рычаги разделяют на: грузоприемные, или главные - воспринимающие нагрузку от грузоприемного устройства; передаточные, или соединительные - передающие нагрузку от главных рычагов к указательному устройству; вспомогательные, которые не принимают непосредственно участия в передаче нагрузки, но необходимы для работы весов, например рычаги переключателя вагонных весов, рычаги, служащие для уравновешивания тары (ящика, коробки и пр.), регуляторы опере>1ения в автоматических весах и т. д.

В весовой практике помимо указанных названий применяют и несколько специальных названий рычагов. Так, рычаг, являющийся чувствительным элементом, называют коромыслом. Передаточный рычаг, соединяющий систему подплатформенных рычагов с указательным прибором или промежуточным механизмом, часто называют выходящим, а рычаги, служащие для передачи усилий от двух и более рычажных систем на один указательный прибор, обычно называют коридорными, так как они располагаются в коридоре, построенном параллельно фундаменту весов. Рычаги, служащие для изменения направления действия силы на 180° и опирающиеся на подушки не сверху, а снизу, называют обратными.

Рассмотрим несколько наиболее типичных рычагов *.

Главный рычаг (его часто называют коромыслом) настольных гирных весов (рис. 25) является рычагом 1-го рода. Он состоит ,из стержня 1, в который заделаны опорная призма 4, две длинных грузоприемных призмы 2 я две коротких грузоприемных призмы 3 Призмы 2 воспринимают нагрузку от грузоприемного устройства (см. рис. 2), а призмы 5 - от малых рычагов.

Главный рычаг настольных циферблатных весов (рис. 26) со-CTOHt из двух стержней 5, скрепленных связями 5. В каждом из стержней закреплено по две призмы 1, воспринимающих нагрузку от грузоприемного устройства, и по одной призме 2, которыми рычаг опирается на подушки, укрепленные в станине. Ограничители 4, прикрепленные к стержням 3, служат для предохранения грузоприемных устройств от соскакивания с рычага.

* Коромысла лабораторных весов, относящихся в большинстве своем к категории рычажных, описаны в глазе IV.

Рис. 25. Главный рычаг настоль.чы.х гирпых вессв

Рис. 26. Главный рычаг настольных циферблатных весов
