Поршень в измерительной камере устанавливают так, чтобы в прорезь входила радиальная перегородка 18, а нижний выступ 4 размещался в кольцевой полости, образованной стенкой нижнего выступа 9 камеры и направляющего ролика /. Таким образом, при работе счетчика выступ поршня может совершать толь-

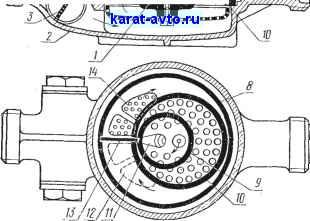

Рис. 281. Гидравлический измерительный узел счетчика с кольцевым поршнем

ко круговое движение, а сам поршень - только возвратно-поступательное. В результате сочетания этих двух движений создается ка-чательное движение поршня, аналогичное движению кривошипно-шатунного механизма. При перемещении поршня его верхний выступ 4, соприкасаясь с поводком 5, приведет во вращение валик й трибку 7 и передаст таким образом перемещение редуктору и связанному с ним счетному механизму.

Размеры камеры и поршня согласованы так, что при установке Поршня в камере его наружная поверхность прилегает к стенке ка-!меры, внутренняя поверхность к стенке цилиндрических выступов.



а прорезь к перегородке. При этом зазоры между местами прилегания поршня к камере составляют доли миллиметра.

Принцип работы счетчика показан на рис. 282. Перемещающийся в камере кольцевой поршень изображен в четырех положениях, сдвинутых одно по отношению к другому на 90°.


+ +,+

Б

Рис. 282. Схема, поясняющая принцип действия счетчика с кольцевым поршнем:

А - входящая жидкость; Б - замкнутая жидкость; В - выходящая жидкость

В положении / ось поршня расположена на линии перегородки, кольцо поршня касается камеры у основания перегородки. Измерительная камера разделена кольцевой стенкой поршня на отдельные полости 1, 2 и 3. Полость / сообщается с отверстием входа жидкости (см. также рис. 281), а полость 3 - с отверстием ее выхода. Полость 2 замкнута стенками кольца и камеры и не имеет сообщения с отверстиями входа и выхода жидкости. При работе счетчика и поступлении жидкости в измерительную камеру давление в полости / будет больше, чем в полости 3. Жидкость, заключенная в полости 2, давит равномерно на наружную поверхность поршня, поэтому перемещение поршня происходит только вследст-



вие разности давлений в полостях 1 и 3. Эта разность давлений приложена к внутренней поверхности полукольца поршня, примыкающего к полости /, заставляет кольцо перемещаться в направлении движения часовой стрелки и вытеснять жидкость сначала из полости 3, а затем из полости 2.

В положении ось поршня повернулась на 90° по отношению к положению /, объем полости / увеличился, а объемы полостей 2 и 3 уменьшились. Образовалась новая полость 4. Жидкость входит в полости / и а выходит из полостей 2 и 3. Давление в полости / больше, чем в полости 2, поэтому разность давлений, приложенных к правому полукольцу поршня на участке Ьа, заставляет ось кольца перемещаться в прежнем направлении. При этом перемещении будет продолжаться заполнение полостей 1 и 4 и вытеснение жидкости из полостей 2 и 3.

В положении / ось поршня находится на линии перегородки, и кольцо поршня касается камеры в наиболее удаленной от перегородки точке. Произошло дальнейшее увеличение объемов полостей 1 и 4, причем объем полости / достиг своей наибольшей величины и уменьшение объемов полостей 2 и 3 - объем полости 3 сократился до нуля. Давление в полости 4, сообщающейся с отверстием входа жидкости, больше чем в полости 2, сообщающейся с отверстием выхода жидкости. Разность давлений в полостях 4 п 2, приложенная к наружной поверхности кольца, заставляет его ось перемещаться в направлении, указанном стрелкой. При дальнейшем перемещении будет продолжаться заполнение жидкостью полости 4 и вытеснение жидкости сначала только из полости 2, а затем и из полости 1.

В положении IV поршень повернулся на 90° по отношению к положению /. Произошло дальнейшее увеличение объема полости 4, уменьшение объемов полостей 1 и 2 и образование новой полости 5. Полости 4 и S сообщаются с отверстием входа жидкости, а полости 1 и 2 - с отверстием выхода. Так как давление в полости 4 больше, чем в полости 1, то разность давлений, приложенная к правому полукольцу поршня на участке аЬ, заставляет поршень перемещаться по направлению движения часовой стрелки. При этом объемы полостей 4 и 5 будут увеличиваться, а полостей / и 2 - уменьшаться. К концу перемещения поршень займет исходное положение /, причем объем полости 4 достигнет своей наибольшей величины, а объем полости 2 сократится до нуля.

Таким образом завершается один измерительный цикл, на протяжении которого поршень вытесняет объем жидкости, теоретически равный сумме объемов полости 2 в положении / и полости / в положении /. Причем каждый из объемов 2 и 1 равен произведению серпообразной площади на высоту измерительной камеры.
