§ 117. Скоростные турбинные счетчики

Турбинные водосчетчики применяют для измерения количества воды, протекающей в магистральных трубопроводах, и воды, потребляемой промышленными предприятиями.

В зависимости от монтажа измерительного механизма счетчики изготовляют в двух исполнениях: с механизмом, смонтированным в корпусе прибора (для калибра 50 и 80 мм) и с выемным механизмом, смонтированным на съемной плите (для калибра 250 и 300 мм). Счетчики изготовляют также с механизмом, смонтированным либо в первом, либо во втором исполнении (для калибра 100, 150 и 200 мм).


Рис. 276. Турбинный водосчетчик с измерительным механизмом, смонтированном в корпусе: 1 - струевыпрямитель; 2 - корпус; 3 - перегородка; 4 - головка; 5 -место счетного механизма; б- передаточная ось с сальниковым уплотнением; 7 -крышка; 8 - трибка; 9 - место редуктора; 10 - защитная трубка; It - крестовина; /2 -червячная пара; /3 -турбинка; м -регулировочная пластина

Поток воды, поступающий в водосчетчик с измерительным механизмом, смонтированным в корпусе (рис. 276), выравнивается струевыпрямителем /, направляется на турбинку 13 и, воздействуя на ее винтообразные лопасти, приводит турбинку во вращение. Вращение оси турбинки через червячную пару 12, вертикальную ось и трибку 10 передается механизму редуктора, а от него через пере-



даточную ось с сальниковым уплотнением 6 - к счетному механизму.

Погрешность показаний регулируют, изменяя направление движения одной из струй, проходящей к турбинке через струевыпрямитель. Для этого одна из радиальных перегородок струевы-прямителя укорочена, а продолжением ее является поворачивающаяся извне пластина-регулятор 14. Поворот пластины в сторону вращения турбинки отклоняет в ту же сторону струю потока, которая подталкивает лопасти турбинки, сообщая ей дополнительную угловую скорость. Поворот пластины в обратную сторону направляет струю против вращения турбинки, создавая тормозящее усилие.

2 3. 51

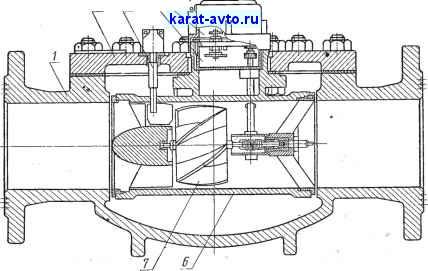

Рис. 277. Турбинный водосчетчик с измерительным механизмом, смонтированном на плите:

/ - корпус; 2 - съемная плита; 3 - регулятор; 4 - место редуктора; 5 - место счетного механизма; б - цилиндрический патрубок-барабан: 7 -турбинка

Конструкция водосчетчика с измерительным механизмом, смонтированным на съемной плите (рис. 277), позволяет извлекать механизм из корпуса / вместе с плитой 2 без отсоединения корпуса от трубопровода. В случае неисправности прибора или необходимости его поверки механизм вынимают из корпуса, а на его месте устанавливают новый.

Основные технические характеристики по расходу турбинных водосчетчиков приведены в табл. 40.

Для счетчиков калибром 50-150 мм расход установлен ГОСТ 14167-69.



Таблица 40

Пределы измерений по расходу, ьгЧч

Калибр, мм

наибольший

номинальный*

пиковый

эксплуатационный

наименьший

65

. 70

-

1500

* При потере давления не более 1 кГ/см (0,1 МПа).

§ 118. Объемные счетчики с овальными шестернями

На рис. 278 показана измерительная камера счетчика с овальными шестернями. В камере на горизонтальных осях расположены две овальные шестерни, принудительно связанные между собой зубчатым зацеплением. При протекании жидкости через камеру шестерни вращаются под действием разности давлений перед камерой и за ней, а также крутящих моментов, возникающих вследствие овальной формы шестерен. За полный оборот обе шестерни перемещают через камеру объем жидкости, определяемый объемом этой камеры.

На рис. 279 показана в разрезе одна из конструкций счетчика с овальными шестернями - счетчик с условным обозначением

В корпусе 4 размещена измерительная камера 5 с двумя овальными шестернями 7 и 8, насаженными на оси 6, закрепленные в днище камеры. Передача вращения шестерен через стенку 9, изолирующую счетный механизм, размещенный в головке 2, от жидкости, заполняющей измерительную камеру, осуществляется магнитной муфтой 10. Ведущий магнит этой муфты укреплен в торце шестерни 7, а ведомый - на оси, связывающей муфту через редуктор 3 со счетным механизмом /, заключенным в головке 2.

Передача вращения? шестерен к указанным механизмам может быть осуществлена также через ось, связанную с одной из шестерен и уплотненную в месте ее прохода через разделительную стенку.

На рис. 280 показано несколько положений овальных шестерен. Поясняющих принцип измерения и действия счетчика.

В положении / правая шестерня отсекла некоторый объем Жидкости в полости /. Разность давлений, действуя на обе шестерни, создает крутящий момент только на правой шестерне, повора-
