измерений (верхний и нижний), номинальный расход, порог чувствительности, пределы показаний счетных указателей, вязкость измеряемой среды, предельно допускаемые значения давления и температуры.

Размером или калибром счетчика принято называть диаметр отверстия - условного прохода входного патрубка прибора в миллиметрах.

Размер указывают на корпусе счетчика.

Расходом называется количество жидкости, протекающей через счетчик в единицу времени. Расход измеряется в кубических метрах в час, кубических метрах в минуту, тоннах в секунду и т. д. Расход характеризует режим работы счетчика в момент измерения.

Погрещностью показаний счетчика называется отклонение объема, измеренного счетчиком, от действительного объема жидкости, протекшей через него. Обычно определяют относительную погрешность счетчика в процентах, пользуясь формулой

8 = . 100,

где Vc4 - количество жидкости, измеренное счетчиком;

Уд - действительное количество жидкости, протекшее через счетчик и измеренное в мернике (мерном баке). Погрешность показаний счетчика зависит от режима его работы. Она определяется во время испытания прибора при работе счетчика на различных расходах. Эта зависимость показана на рис. 274. В диапазоне рабочих расходов кривая погрешности не должна выходить из пределов установленных значений. Например, для водосчетчиков допускаемая погрешность в рабочей части кривой составляет ±2%, для объемных счетчиков жидких пищевых продуктов и нефтепродуктов ±0,57о, а при измерении в узком диапазоне расходов она может быть ±0,2%-

При использовании

4% If

о

счетчиков в качестве об-/ 2 разновых средств измере-

Г Г J НИИ, например при по-

,/f :r=- L-Z. -JZn верке автоцистерн или

определении вместимости

резервуаров, в показания счетчика при рабочем режиме расхода можно вводить поправочный

Ю-to-т-т коэффициент, на который

РашеГИт тмииальтго быть умножено

это показание, чтобы по-

Рис. 274. Зависимость погрешности показа- У'ь значение действи-ний скоростных (Г) и объемных (2) счет- тельного объема, протек-чикоБ от расхода шего через прибор.



Коэффициент счетчика F определяют по результатам поверки и вычисляют по формуле F=-, откуда Уд=УсчГ.

Под пределом измерения счетчика понимается диапазон расходов, в границах которых погрешность показаний не выходит за пределы установленных норм. Этот диапазон находится между нижним и верхним пределами измерений.

Нижним пределом измерений счетчика называется такой наименьший расход, при котором счетчик начинает давать показания с погрешностью, не превышающей допускаемую.

Верхним пределом измерений счетчика называется такой кратковременный расход, при котором погрешность показаний и потеря давления не выходят за пределы, установленные для данной конструкции. Работа на этом пределе допустима только при кратковременных нагрузках - в общей сложности не более 1 ч в сутки.

Номинальный расход счетчика - такой наибольший длительный расход, при котором погрешность показаний не выходит из установленных норм, а потеря напора не создает в счетчике условий, способствующих быстрому износу его деталей. Значение номинального расхода указывают на маркировочной табличке счетчика.

§ Иб. Скоростные крыльчатые счетчики

В измерительной технике применяют несколько конструкций крыльчатых счетчиков. Эти счетчики в зависимости от поступления воды на крыльчатку разделяются на две модификации - многоструйные и одноструйные.

Если счетный механизм прибора вместе с циферблатом находится в воде, счетчик называется мокроходом, а если над водой, протекающей через прибор, и отделен от нее герметичной перегородкой - сухоходом.

Крыльчатые счетчики применяют для учета воды, используемой для бытовых нужд.

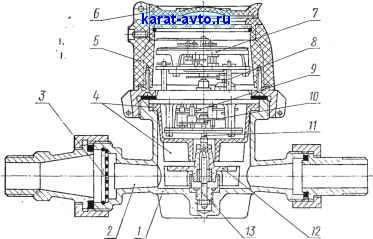

Скоростной крыльчатый одноструйный счетчик сухоход показан на рис. 275. При работе счетчика вода, поступающая в его корпус / по сужающему входному патрубку, направляется на лопасти крыльчатки 12, приводит ее во вращение и вытекает через выходной патрубок к месту потребления. Вращение крыльчатки через вертикальную ось 11 и укрепленную на ней трибку 10 передается шестеренчатому передаточному механизму-редуктору 9, а от него через передаточную ось 8 с сальниковым уплотнением - счетному механизму 7.

Основные технические характеристики по расходу крыльчатых водосчетчиков, выпускаемых по ГОСТ 6019-66, приведены в табл. 39.

- Счетчики поверяют в соответствии с инструкцией 20-56.



Направление течения доды



Рис. 275. Скоростной, одноструйный с вертикальной крыльчаткой водосчетчик

сухоход:

1 - корпус; 2 - струевыпрямитель; 3 - сетка; 4 - регулировочная чашка с подпорной пластиной; 5 - головка корпуса; 6 - защитная крышка; 7 - счетный механизм; 8 - ось с сальниковым уплотнением; 9 - передаточный механизм-редуктор; 10 - трибка; - ось крыльчат1и; 12 - крыльчатка; 13 - опорный шип

Таблица 39

Калибр, мм

Пределы измерений по расходу, м'/ч

номинальный

наибольший

наименьший

0,06

0,25
