Цилиндры по способу применения могут быть наливными и отливными, в зависимости от этого на наружной стороне стенки первых нанесено обозначение Нал , а на стенке вторых - Отл .

Каждый цилиндр имеет градуированную шкалу, начинающуюся отметкой, соответствующей 10% его номинальной вместимости, и заканчивающуюся отметкой, соответствующей номинальной вместимости цилиндра.

В табл. 36 приведены значения номинальной вместимости цилиндров, цены наименьших делений их щкал и допускаемые отклонения от номинальной вместимости.

Таблица 36

Цена наименьшего де-

Допускаемое отклонение, мл, для цилиндров

Вместимость, мл

ления, мл

наливных

ОТЛИВНЫХ

2000

±5,0

±10,0

1000

±5,0

+ 10,0

±2,5

±5,0

250 .

±1,25

±2.5

±0,50

+1,00

±0,25

±0,50

±0,25

+0,50

±0,10

+0,20

±0,10

±0,20

При измерении цилиндр наполняют жидкостью до намеченной отметки шкалы. Показания, как и у колб, отсчитывают по нижнему краю мениска в точке его касания верхнего края отметки шкалы.

При поверке измерительных цилиндров определяют их вместимость при наполнении до отметок, соответствующих номинальной вместимости и половине этой вместимости.

§ 106. Измерительные мензурки

Измерительные мензурки применяют в тех случаях, когда количество жидкости определяют ориентировочно.

Мензурка (рис. 254) представляет собой градуированный конический стакан с носиком. Шкала нанесена в пределах от 10 до 100 7о ее номинальной вместимости. Вследствие конусности шкала мензурки неравномерна. Числовые обозначения нанесены с правой стороны отметок. Верхняя отметка соответствует номинальной вместимости. Характеристика мензурок дана в табл. 37.

По способу применения мензурки являются отливными мерами.

При измерениях жидкости показания отсчитывают по нижнему краю мениска.



Таблица 37

Вместимость, мл

Допускаемое отклонение, мл

Цена деления, мл

1000

+25,0

+ 12,5

+5,0

+5,0

±2,5

20-0 Ц ЮОмл -100

Рис. 254. Измерительная мензурка

При поверке вместимость мензурки определяют на отметках соответствующих номинальной вместимости и половине ее. Исключением из этого правила является мензурка номинальной вместимостью 50 мл, у которой поверяют отметки 30 и 50 мл.

§ 107. Стеклянные мерные кружки

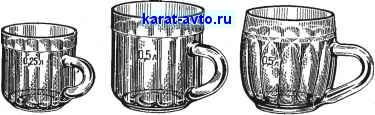

Стеклянные мерные кружки предназначены для измерения.; объема пива и кваса при розничном отпуске. Кружки изготавливают вместимостью 0,25; 0,5 и 1 л (рис. 255).


Рис. 255. Стеклянные мерные кружки

Для изготовления мерной кружки применяют прозрачное и-бесцветное стекло, однако допускаются оттенки: розовый, голубоватый или зеленоватый. В стекле не должны быть камни, открыв тые или легко продавливаемые пузыри. Кружки могут быть прессованными и выдувными. Дно имеет выемку глубиной не менее 1,5 мм, края которой образуют рант, служащий основанием кружки.

Указателем вместимости служит штриховая отметка, нанесенная на гладкой части кружки параллельно ее верхнему краю. Она имеет длину не менее 25 мм и толщину от 0,4 до 0,75 мм:



При и.амерении жидкостей мерную кружку заполняют до тех яор, покй верхний край мениска жидкости не совпадет с отметкой на стенке кружки.

Юбозначение вместимости кружки проставлено на ее стенке с левой стороны от ручки. Наименование завода-изготовителя или его товарный знак - на наружной стороне днища кружки.

Технические требования к стеклянным кружкам изложены в инструкции 32-53 по поверке мерных кружек, металлических конических мер вместимости и мензурок для отпуска напитков.

§ 108. Мензурки для отпуска напитков

Мензурки для отпуска напитков применяют для измерения водки, вина и всевозможных напитков при розничной продаже, Мензурки изготовляют вместимостью 100 и 200 мл. Они имеют по

fee круговые отметки, ограничивающие вместимости 50 и 100 мл мензурок вместимостью 100 мл (рис. 256), 150 и 200 мл - у мензурок вместимостью 200 мл.


Рис. 256. Мензурка для отпуска напитков

Мензурка для отпуска напитков представляет собой сосуд в виде усеченного конуса с днищем, имеющим меньщее сечение.

Технические требования к размерам, стеклу и маркировке мензурок устанавливаются инструкцией 32-53.

При измерении напитков мензурку ставят на горизонтальную площадку и наливают до круговых отметок таким образом, чтобы верхний край мениска жидкости совпал с намеченной отметкой.
