13 i /

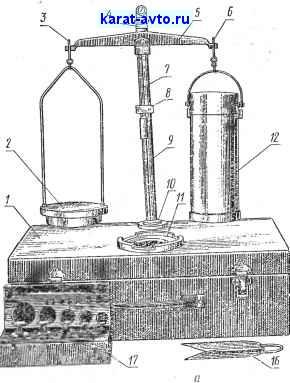

Рис. 239. Однолйтровая пурка



в коромысле под опорной призмой укреплена указательная стрелка 7, конец которой при колебании коромысла перемещается параллельно шкале 8.

На грузоприемные призмы коромысла надеваются серьги 3 л 6 в виде рамок, в верхней части которых укреплены подушки, а в нижней части имеются крючки, служащие для подвешивания к левой серьге 3 чашки 2 для гирь, а к правой серьге 6 мерки 12 с падающим грузом.

К пурке прилагается набор гирь класса 4 в соответствии с ГОСТ 7328-65 массой от 100 мг до 500 г. Набор, уложенный в предназначенный для него футляр 17, помещают вместе с другими деталями пурки в укладочный ящик /.

На рис. 239, б показана собранная пурка в момент, когда она подготовлена к высыпанию пробы зерна из цилиндра 13 в наполнитель 14. При этом заслонка 15 закрыта, нож 16 вдвинут в щель мерки 12, а падающий груз лежит на ноже. Если заслонку 15 открыть, зерно пересыпется из цилиндра 13 в наполнитель 14. После этого нож 16 выдвигают из щели в мерке 12 настолько, чтобы падающий груз вместе с зерном упал в мерку. После заполнения мерки нож 16 задвигают в щель до отказа. Сняв цилиндр 13 и наполнитель 14 и высыпав излишек зерна, оставшийся на ноже его вынимают из щели мерки и подвешивают мерку с зерном на коромысло 5, как показано на рис. 239, а. Уравновесив весы гирями из комплекта 17, записывают их массу (с округлением до 0,5 г), что и соответствует натурной массе зерна.

Технические требования к однолитровой пурке установлены ГОСТ 7861-56, а методы поверки -ГОСТ 13719-68. Для поверки рабочих пурок применяют образцовые пурки 2-го разряда, которые в свою очередь поверяют пурками 1-го разряда. Основные параметры и технические требования к образцовым пуркам регламентируются ГОСТ 16464-70, а методика поверки -ГОСТ 13720-68.

Описанную однолитровую пурку применяют для определения натуры зерна внутри нашей страны. При экспортно-импортных операциях с зерном точность определения натуры с помощью этой пурки может оказаться недостаточной из-за малого объема мерки, вследствие чего применяют 20-литровую пурку.

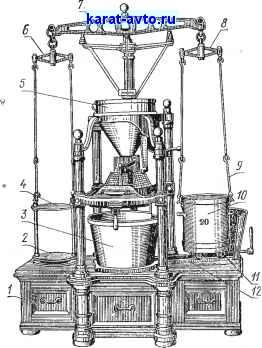

На основании / такой пурки (рис. 240) установлены опора равноплечего коромысла 7, наполнитель 5, ограждение 3 и направляющие 12, по которым перемещается тележка 11. На левое плечо коромысла подвешена траверза 6 с чашками: нижней 2 для килограммовых и верхней 4 для граммовых гирь. К правому плечу коромысла подвешена траверза 8 с цепями 9 для подвески 20-литровой мерки 10.

В комплект пурки входит сосуд с носиком для насыпания зерна в наполнитель 5 и набор гирь массой от 10 кг до 1 г.

Для определения натурной массы сосуд наполняют зерном и опорожняют в заполнитель 5, предварительно подкатив под него



тележку 11 с меркой 10. Затем поворотом рукоятки открывают затвор наполнителя. При этом зерно высыпается в мерку.

Для удаления излишка зерна под меркой используют задвижку.

Мерку с выровненной поверхностью зерна выводят из-под наполнителя, подвешивают на цепях 9 к коромыслу 8 и определяют


Рис. 240. 20-литровая пурка

натурную массу зерна с округлением до 10 г с помощью гирь, помещаемых на чашки 2 я 4.

Поверяют 20-литровую пурку в соответствии с методическими указаниями, разработанными ВНИИМ.

§ 98. Маслопробные весы

Маслопробными называются весы, предназначенные для определения в процентах содержания влаги в животном масле, твороге и сыре.

На неравноплечее коромысло 3 весов (рис. 241) с линейкой 6 нанесена процентная шкала. Коромысло опирается на Т-образную стойку 4, устанавливаемую на крышке 18 укладочного ящика. На
