нажата для другого взвеШйваний или выключатель Фиксация не будет поставлен в положение Выключено ;

5) ручка Установка тары , предназначенная для снятия тары и получения массы Нетто . При взвешивании груза в таре ее можно подвесить на крюк и с помощью ручки Установка тары выполнить регулировку прибора до возвращения стрелки к нулевой отметке, при этом на счетчике указывается масса тары;

6) переключатель Нетто - Брутто . В положении Нетто показание массы тары будет вычитаться из общей массы груза, в положении Брутто масса тары не вычитается. Если масса тары заранее известна по показаниям счетчика тары, то при взвешивании груза с тарой прибор покажет вес Нетто ;

7) кнопка Контроль . Если при нажатии кнопки стрелка регистрирующего прибора отклонится до заранее заданной отметки на щкале, то прибор исправен и можно производить взвешивание;

8) переключатель на положение Набор данных , позволяющий выполнять набор на клавиатуре необходимых дополнительных данных. После этого переключатель устанавливают в положение Печать , которое позволяет передавать показания массы на печатающее устройство.

§ 90. Платформенные стационарные тензометрические весы

Платформенные стационарные тензометрические весы не имеют рычажной системы, и их грузоприемное устройство опирается непосредственно на электротензометрические датчики, установленные на фундаменте весов. Например, в одной из конструкций платформа автомобильных весов опирается на четыре датчика 1, расположенные по ее углам (рис. 227,а). Каждый из датчиков (рис.227,б) состоит из четырех упругих элементов 10, работающих на сжатие. Упругие элементы опираются на плиту 3, прикрепленную к стойке 2, установленной на фундаменте весов. Нагрузка от главной балки 5 платформы весов передается на упругие элементы через подушку 4, шток 6, сферическую опору 8 и основание 9. Подшипники 7 служат направляющими для штока 6.

Тензорешетки всех шестнадцати упругих элементов соединяются по схеме, показанной на рис. 227, в.

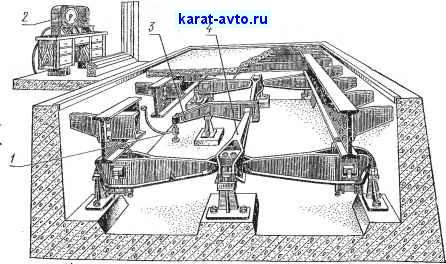

На рис. 228 показаны рычажные стационарные весы, в конструкцию которых введен тензорезисторный датчик 1. На него передается усилие от выходного рычага 3 подплатформенного механизма 4 весов. Сигнал сдатчика регистрируется тензометрическим регистрирующим прибором 2, который может быть удален от весов на значительное расстояние, т. е. создается возможность дистанционной передачи результатов взвешивания.




Входной \-/£%

J 10


Рис. 227. Автомобильные электротензометрические весы


Рис, 228. Автомобильные рычажные весы с тензометрическим указательным устройством



§ 91. Крановые электротензометрические весы

Крановые электротензометрические весы (рис. 229) состоят из следующих основных частей: грузоприемного устройства 4 в виде грузового крюка с встроенным в его подвеску тензорезисторным датчиком; указательного устройства 5, соединенного с тензорезисторным датчиком кабелем 2; устройства 3 для выборки кабеля 2 при перемещениях тележки 1 крана в горизонтальном направлении н грузоприемного устройства 4 по вертикали.

Тензорезисторный датчик (рис. 230) состоит из опорных колец, нижнего 1 и верхнего 3, и расположенных между ними на одинаковом расстоянии по окружностям восьми упругих элементов 5 в виде стержней, работающих на сжатие, с наклеенными на них проволочными датчиками. Для защиты датчиков от механических повреждений служат кожухи 2 (наружный) и 4 (внутренний). Кроме того, в случае разрушения упругих элементов 5 кожухи должны воспринять на себя нагрузки. Штеккер 6 служит для подключения кабеля, связывающего силовое звено с вторичным прибором, опксщке. которого дано в § 89.

Технические параметры крановых электротензометрических весов регламентируются ГОСТ 11712-66, а поверку проводят по ГОСТ 12873-67.

Приведем техническую характеристику крановых электротензометрических весов, выпускаемых отечественной промышленностью:

пределы взвешивания, кг 5О0-ШООО

допускаемая погрешность, % от наибольшего предела взвешивания тип силоизмерительного датчика указательный прибор

250-5000

0,5

тензорезисторный автом атический компенсатор с визуальным отсчетом

время пробега указателем прибора

всей шкалы, с, не более цена наименьшего деления шкалы

прибора, кг 50

иитаиие переменным током напряжением, В

частотой, Гц потребляемая мощность, Вт, не более условия работы прибора

температура окружающего

воздуха, °С относительная влажность, 7о условия работы тензодатчика

температура окружающего воздуха, °С

относительная влажность, 7о масса указательного прибора, кг масса грузоприемного устройства, кг 119 общая масса весов, кг 325

220/127+10% 50 ±2,5 50

0-50 до 80

-20--Ь45 30-90 30

48 230
