Хром, причем наибольший ход плунжера соответствует наибольшему значению шкалы регистрирующего прибора. Таким образом, стрелка 12 регистрирующего прибора отклоняется пропорционально нагрузке на ленте. При этом включается исполнительный механизм 13 регулятора, который соответственно изменяет величину постоянного тока на обмотках электродвигателя, тем самым изменяется (уменьшается или увеличивается) амплитуда вибраций лотка, а значит, и производительность вибропитателя. Производительность будет изменяться (возрастать или увеличиваться) до тех пор, пока количество материала на ленте транспортера не станет соответствовать заданному.

Кроме визуального отсчета, выполняемого с помощью стрелки 12, на приборе имеется стрелка задания, а также производится диаграммная запись показаний.

Получение на счетчике суммарной массы материала, прошедшего через дозатор, возможно с помощью электрического интегратора.

Разработан ряд типоразмеров дозаторов этой конструкции, наибольшие пределы производительностей которых лежат в интервале 12-130 т/ч.

Дозаторы с электромагнитным вибропитателем пригодны для дозирования сыпучих и кусковых материалов.

При дозировании порошкообразных материалов (цемента, сажи и т. п.) электромагнитный питатель работает с перебоями, так как материалы образуют своды и не идут из течки расходного бункера, или, наоборот, неудержимо льются из нее. Поэтому в случае необходимости дозирования таких материалов электромагнитный питатель заменяют шнековым, который состоит из питателя, промежуточного лотка, двух муфт, рамы, редуктора и электродвигателя. Питатель представляет собой трубу, в которой вращается шнек с переменным шагом. Шаг уменьшается по направлению к разгрузке, вследствие чего материал уплотняется и выходит из питателя с более постоянной объемной массой.

В отдельных случаях на входе и выходе шнека ставят дополнительные питатели барабанного типа.

Действие дозатора со шнеком аналогично действию дозатора с электромагнитным питателем, разница состоит в том, что производительность определяется скоростью вращения двигателя шнека.



Глава XI ПРУЖИННЫЕ ВЕСЫ

Пружинные весы применяют преимущественно для взвешивания малых масс ( от долей миллиграмма до нескольких грамм) в лабораторных условиях с очень высокой точностью и для взвешивания средних и больших масс (от долей килограмма до десятков тонн) с пониженной точностью.

Весы первой группы мы рассмотрели в § 49, а потому в настоящей главе будут описаны только весы малой точности, применяемые в быту и в промышленности для взвешиваний в технологическом процессе.

§ 85. Бытовые пружинные весы

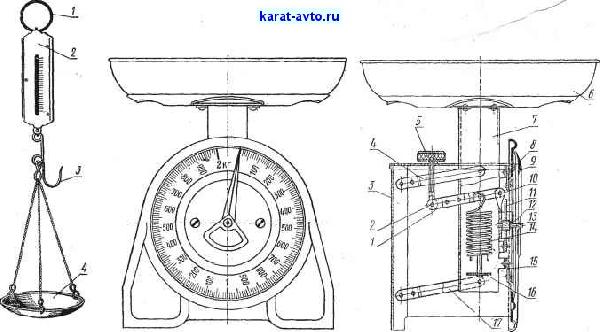

Простейшими пружинными весами является так называемый безмен (рис. 212). К спиральной цилиндрической пружине, работающей на сжатие или растяжение и заключенной в корпус 2, на передней стенке которого нанесена шкала, выраженная в единицах массы, прикреплены крючок 3 и чашка 4 для помещения на них взвешиваемых предметов. Результаты взвешиваний определяют по движку, связанному с пружиной и перемещающемуся параллельно шкале. При взвешиваниях безмен удерживают за кольцо /.

Настольные пружинные весы (рис. 213) изготовляют с наибольшими пределами взвешивания 1; 2 и 5 кг и ценой наименьшего деления 10; 20 и 50 г соответственно.

В этих весах грузоприемное устройство в виде чашки 6 подвешено с помощью трубки 7 и перекладины 16 к винтовой пружине 14, работающей на растяжение. Пружина 14, в свою очередь, подвешена к подвижному стержню /, который осью 10 опирается на корпус 3 весов, а другой осью 2 входит в отверстия вИнта 5, служащего для предварительного натяжения (тарирования) пружины 14 ненагруженных весов.

К трубке 7 прикреплена зубчатая рейка , входящая в зацепление с зубчаткой 12, сидящей на оси 13, несущей указательную стрелку 9, которая при растяжении пружины, связанном с увеличением нагрузки, перемещается параллельно круговому циферблату, укрепленному на корпусе весов. Для того чтобы трубка 7 сохраняла вертикальное положение, она имеет оси, которые входят в отверстия параллельных тяг 8, 15, 17, 4 (тяги 8 я 15 расположены перпендикулярно к тягам 17 и 4).

Широким распространением пользуются также бытовые медицинские весы (рис. 214) с наибольшим пределом взвешивания 125-150 кг. Грузоприемное устройство (платформа) 4 имеет такие размеры, что на нем свободно уменьшаются ступни ног взрослого человека. Платформа четырьмя стойками опирается на два сочле-




Рис. 212. Пружинный безмен

Рис. 213. Насто.пьные пружинные весы
