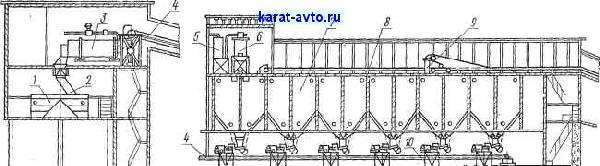

Рис. 208. Установка дозаторов непрерывного действия на бетонном заводе



§ 84. Дозаторы непрерывного действия

В непрерывных технологических процессах различных отраслей народного хозяйства применяют автоматическое непрерывное дозирование.

В отличие от автоматических дозаторов дискретного действия, Б которых точность взвешивания устанавливают настройкой регулятора точности, в дозаторах непрерывного действия требуемая точность дозирования поддерживается автоматически.

Наиболее распространенным врщом весовых дозаторов непрерывного действия являются ленточные, состоящие из питателя, подающего материал, весового ленточного транспортера - грузоприемной части весов, весового механизма и регулятора. Основным параметром, характеризующим дозатор, является производительность, зависящая от ширины ленты дозатора, скорости ее перемещения, объемной массы материала

где Q - производительность дозатора, т/ч; V - скорость движения ленты, м/с;

k - коэффициент, зависящий от угла естественного откоса материала; В - ширина ленты, м; у - объемная масса материала, т/м^.

Максимальное и минимальное значения нагрузки, действующей иа весовое устройство дозатора, определяют по формулам

Р шах . р Qmbx

3600 3600 f

где L - длина нагруженной части ленты дозатора, м.

Объемная производительность дозатора, характеризующая объем взвешиваемого материала, проходящего через дозатор в единицу времени, выражается в кубических метрах в час и определяется по формуле

п - Q

где tl - коэффициент, равный 1 или 1000 в зависимости от размерности Q (кг/ч или т/ч). Погонная нагрузка в килограммах на метр определяется по формуле

где С2 - коэффициент, равный 3,6 или 3600 в зависимости от размерности Q я V.

Наибольшие пределы производительности отдельных моделей дозаторов непрерывного действия выбираются из ряда: 100; 125;



160; 200; 250; 320; 400; 500; 630; 800 кг/ч; 1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400; 500; 630; 800; iOOO; 1200; 1600 т/ч.

В ленточных дозаторах применяют питатели следующих типов: гравитационные, вибрационные, барабанные, тарельчатые, с ленточным или пластинчатым конвейером, с винтовым конвейером (шнековые), пневмоаэрационные.

Технические параметры автоматических дозаторов непрерывного действия, применяемых в металлургической промышленности, регламентируются ГОСТ 16284-70. Основную допускаемую погрешность дозаторов непрерывного действия определяют взвешиванием (дискретно) количества материала, фактически выданного' дозатором за определенное время при установившемся режиме работы, и вычисляют по формуле

Qmax

где Оф - масса фактически выданного дозатором материала, кг (т), за время Г; Т - времяотбора пробы, мин;

Gs - заданное количество (масса) материала за время Т, равное Qs-T (здесь Qs - заданная производительность, т/ч); Qmax - максимальная производительность по шкале прибора, т/ч.

Время отбора пробы устанавливается нор.мативными документами, обычно оно не превышает 6 мин.

1 5 6 7 8 9 W 11 12 15 Ill-


is ш ш Ш шш шт

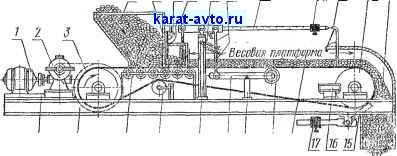

Рис. 209. Дозатор непрерывного действия с весовым роликом

Простейшим весовым дозатором непрерывного действия является дозатор с весовым роликом (рис. 209).

На основной раме 25 дозатора установлен ленточный транспортер, состоящий из барабанов - ведущего 5 и ведомого /3 с лентой 18. Ведущий барабан 3 приводится в движение от электродви-
