Автоматические весы непрерывного действия широко применяют в добывающей промышленности, где они служат для контроля производительности шахт и рудообогатительных фабрик, в химической и в ряде других отраслей промышленности.

На рис. 203 показана принципиальная схема установки конвейерных весов на наклонном транспортере, применяемая в ряде производств. Здесь продукт из шаровой мельницы (или другой машины) / по горизонтальному транспортеру 2 поступает в воронку 3, а из нее на наклонный транспортер 4, в который встроены весы 5. После взвешивания продукт через воронку 6 поступает для дальнейшей переработки.

На электростанциях обычно общий учет топлива, поступающего на электростанцию, ведут с помощью автоматических весов 6 для вагонов или вагонеток (рис. 204), установленных на эстакаде 5, а затем топливо разгружается и по горизонтальному транспортеру 4 и нории 3 подается на распределительные транспортеры /, в которые встраивают весы непрерывного действия 2, учи-


Рис. 204. Установка автоматических весов на электрической станции


Рис. 205. Установка дозаторов на фасовочной фабрике





Рис. 206. Установка дозаторов подачи топлива в топку котла

Рис. 207. Установка дозаторов дискретного действия на бетонном заводе



тывающие количество топлива, поступающего в отдельные котлы.

Особенно широко применяют автоматические дозаторы для развески пищевых продуктов на специальных фасовочных фабриках.

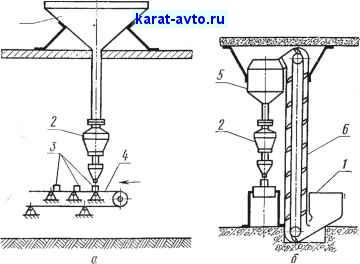

На рис. 205, а изображена схема установки дозаторов на фасовочной фабрике. Из бункера / на втором этаже фабрики взвешиваемый продукт поступает на весы 2. Расфасованный в какие-либо сосуды или пакеты 5 продукт транспортируется на склад готовой продукции при помощи транспортера 4.

В одноэтажном здании фасовочной фабрики над дозаторами 2 помещен питательный бункер 5 (рис. 205, б), который заполняется продуктом, предназначенным для расфасовки, при помощи ковшового транспортера 6. Бункер 1 в этом случае устанавливают в соседнем помещении.

Автоматические весовые дозаторы применяют также в энергохозяйстве. На рис. 206 изображена наиболее распространенная схема установки дозаторов подачи (с одновременным учетом) топлива в топку котла. Уголь, подаваемый наклонным транспортером /, попадает в бункер 2 весов 3, которые подают порции угля через бункер 4 и трубу 5 на движущиеся колосники 7 котла 6.

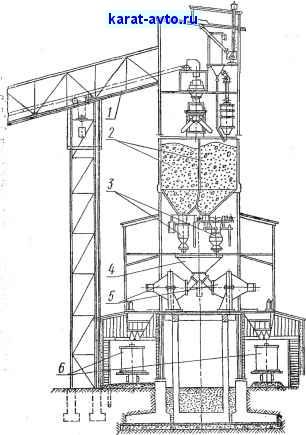

Наконец, за последнее время в связи с гигантским строительством особенное значение приобрели дозаторы для составляющих бетона, которые устанавливают на бетонных заводах периодического действия (рис. 207).

Составляющие бетона по наклонному транспортеру / подаются в бункеры 2, из которых они поступают в дозаторы 3. После дозирования материалы поступают в воронку 4, из которой они высыпаются в одну из бетономешалок периодического действия 5. Перемешанная бетонная смесь выливается в бадьи 6, транспортируемые к месту укладки на железнодорожных платформах, или в ку-зовы автосамосвалов.

Бетонный завод периодического действия представляет собой высокое здание (высота 30 м), которое стоит очень дорого, но его производительность (даже при четырех бетономешалках) не в состоянии удовлетворить все возрастающие темпы укладки бетона.

В связи с этим в настоящее время интенсивно ведется разработка и совершенствование методов непрерывного приготовления бетона и конструирование необходимого оборудования.

Одна из схем для дозирования составляющих бетона при непрерывном его изготовлении показана на рис. 208. Сухие составляющие бетона с помощью транспортера 8 и сбрасывающей тележки 9 заполняют бункеры 7, из которых поступают на дозаторы непрерывного действия 10. Сухая смесь по транспортеру 4 поступает в бетономешалку 5, куда также поступает вода из дозатора 6 и сульфитно-спиртовая барда из дозатора 5. Непрерывно выдаваемая бетономешалкой смесь с помощью поворотного рукава 2 поступает в воронки /, из которых она выливается в автосамосвалы Или бадьи для транспортирования бетона. Высота здания составляет всего 1I м.
