Во всех приведенных примерах имеют место два или более видов теплообмена. Тепло может передаваться сначала за счет одного вида, а затем - другого; например, в случае когда после


Конденсируют ийся пар


Охлаждающий газ

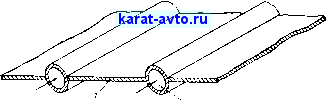

Фиг. 12.1. Устройства, в которых одновременно действуют все виды теплообмена: теплопроводность, излучение и конвекция.

t T7p , a радиатор; б-система охлаждения стальной полосы; в - ядерный ракетный двигатель; 1 - ребро; 2 - холодные трубы; i - стальная полоса; i - ядерный реактор: б - выходное сечение реактора; в - каналы охлаждения; 7 - ракетное

передачи тепла теплопроводностью через пластину оно отводится далее излучением с поверхности, эти процессы рассматриваются как последовательные.

Тепло может также передаваться одновременно с помощью различных видов теплообмена, например за счет совместного действия теплопроводности и излучения в прозрачной среде. Таким

образом, различные виды теплообмена могут осуществляться последовательно, параллельно или же по комбинированной последовательно-параллельной схеме.

В данной главе будут рассмотрены задачи о совместном действии излучения, теплопроводности и конвекции при одном существенном ограничении: среда, через которую происходит перенос излучения, не поглощает и не испускает излучения, т. е. совершенно прозрачна. Это ограничение снято в гл. 13-21, где рассмотрены среды, которые поглощают, испускают и рассеивают излучение.

Различные виды переноса тепла зависят от температуры, возведенной в разные степени. При рассмотрении теплообмена излучением между черными поверхностями потоки энергии зависят от температур поверхностей в четвертой степени. Для нечерных поверхностей показатель, степени при температуре может несколько отличаться от четырех, поскольку степень черноты изменяется с температурой. При наличии теплопроводности зависимость теплового потока от локального градиента температуры описывается законом Фурье, что приводит к появлению производных от первой степени температуры (когда коэффициент теплопроводности не зависит от температуры). При наличии конвекции появляется тепловой поток, который приблизительно пропорционален разности первых степеней температур; более точный показатель степени зависит от типа течения. Например, при свободной конвекции тепловой поток зависит от разности температур в степени 1,25- 1,4. Изменение физических свойств с температурой приводит к дополнительной зависимости от температуры. Наличие столь различных степеней при температуре означает, что уравнения, описывающие процесс переноса энергии, будут существенно нелинейными.

Поскольку члены, учитывающие излучение от окружающих поверхностей, обычно записываются в виде интегралов, а члены, учитывающие теплопроводность, содержат производные, то уравнения теплового баланса являются нелинейными интегродиффе-ренциальными уравнениями, которые нелегко решить с помощью существующих математических методов.

За исключением салшх простых случаев, для решения уравнений необходимо использовать численные методы. Для каждой задачи требуется свой, наиболее эффективный метод решения, и поэтому мы не будем рассматривать общие численные или другие математические методы решений. Читатель сможет найти их в обширной литературе по численным методам и обстоятельным статьям по теплообмену излучением, на которые имеются ссылки в данной главе. Основное внимание в этой главе будет уделено методам составления уравнений энергетического баланса и физической сути задач.



12.2. ОБОЗНАЧЕНИЯ

А ~ а - В -b ~

<Р ~ D

/-G -Н -h -к -L -1 = Ш~ М -N -Vi=hDlk~ п - Р -Рг -

Q-q -

R -Re = г-

Т -t -

X, 2 -

7, S-

поверхность;

шаг между ребрами, коэффициенты матрицы; параметр в примере 12.4;

толщина теплопроводной среды; толщина ребра; толщина стенки трубы;

поправочные коэффициенты;

удельная теплоемкость;

- диаметр трубы;

- угловой коэффициент;

- коэффициенты в уравнении (12.12);

- параметр в уравпении (12.30);

- параметр в примере 12.5;

- коэффициент теплоотдачи;

- коэффициент теплопроводности;

- длина трубы;

- безразмерная длина трубы;

- параметр в уравнении (12.30);

- параметр в уравнении (12.25);

- число Нуссельта;

- направление нормали;

- периметр;

- число Прандтля;

- поток энергии;

- плотность потока энергии;

- безразмерный радиус в примере 12.3; = Dumpfl\if - число Рейнольдса;

- радиус;

- параметр в примере 12.5;

- абсо.пютпая температура;

- безразмерная температура;

- средняя скорость жидкости; ширина ребра в примере 12.4;

расстояние от входа в трубу до кольцевого элемента; прямоугольные координаты; безразмерные параметры в примере 12.3; степень черноты;

коэффициент вязкости жидкости;

Е

расстояние от входа трубы;

расстояние от основания ребра;

плотность жидкости;

плотность твердого вещества;

а

постоянная Стефана - Больцмана;

т

время.

Индексы

а

поверхность основания между ребрами;

основание ребра;

с

тенлонроводность;

е

окружающее пространство;

ребро или жидкость;

внутренний параметр (или внутри);

внешний параметр (или снаружи);

излучение;

г

источник тепла;

стенка;

сечение х;

сечение 5;

1,2 - вычислено на поверхностях 1,2 или на входе и выходе трубы.

12.3. СОВМЕСТНОЕ ДЕЙСТВИЕ ИЗЛУЧЕНИЯ И ТЕПЛОПРОВОДНОСТИ

Физические процессы, в которых имеет место только теплопроводность и излучение, являются достаточно распространенными. Примерами могут служить потери тепла через стенки сосуда Дьюара, перенос тепла в суперизоляции , выполненной в виде нескольких слоев материала с высокой отражательной способностью, а также тепловые потери и распределение температуры на спутниках и космических аппаратах.

Т] - эффективность ребра, определение которой дано в примере 12.3;

в - безразмерные температуры в примерах 12.3 и 12.4; \к - безразмерный параметр в примере 12.4;




При рассмотрении радиационной составляющей можно исноль-зовать различные подходы - от предположения о черных поверхностях конечных размеров и диффузном характере излучения до подробного рассмотрения локальных свойств с учетом их зависимости от длины волны и направления распространения излучения с помощью метода Монте-Карло или путем решения интегрального уравнения. Выбор приближения зависит от требуемой точности и соотношения между излучением и теплопроводностью. Если преобладает последняя, то при рассмотрении излучения можно использовать достаточно грубое приб.тижение, и наоборот. Приведем несколько простых примеров совместного действия излучения и теплопроводности, а затем перейдем к более сложным задачам.

12.3.1. Отсутствие взаимодействия

между теплопроводностью и излучением

В наиболее простом случае вклады в тепловой поток излучения и теплопроводности не зависят друг от друга. Они рассчитываются отдельно и полученные результаты суммируются. При этом говорят, что данные виды теплообмена не взаимодействуют друг с другом по отношению к искомой величине.

ПРИМЕР 12.1, В качестве примера рассмотрим две параллельные бесконечные черные пластины, разделенные средой толщиной Ъ с коэффициентом теплопроводности /с, которая прозрачна для теплового излучения. Каков результирующий поток энергии между пластинами, если их температуры равны соответственно и Tj?

Результирующий поток энергии складывается из радиационной {Qr) и кондуктивной {Q составляющих. Кроме того, он равен потоку энергии Qi, который необходимо подвести к пластине 1, чтобы поддерживать ее при заданной температуре

<?1 = <?R + Qc

Плотность потока энергии, переносимой излучением между двумя параллельными бесконечными черными пластинами, равна

а плотность потока энергии, переносимой эа счет теплопроводности, равна

Полная плотность потока энергии равна сумме отдельных составляющих:

А

А

По отношению к искомой неизвестной температуре излучение и теплопроводность взаимодействуют друг с другом, поскольку Tl должна быть определена из уравнения, учитывающего оба вида теплообмена. Это уравнение нелинейно относительно Ti и может быть решено методом итераций.

Приведенные два примера показывают, что при определенных граничных условиях появляется возможность независимо рассчитывать теплообмен излучением и теплопроводностью. Так,

Пример 12.1 соответствует случаю, когда кондуктивная и радиационная составляющие не взаимодействуют друг с другом, т. е. наличие одного вида теплообмена не влияет на другой с точки зрения расчета QIA. Для каждого вида теплообмена плотность теплового потока рассчитывается независимо, а затем эти величины складываются. Поэтому в таких задачах можно использовать все разработанные ранее способы расчета теплообмена излучением без изменений.

12.3.2. Нелинейные задачи

при совместном действии теплопроводности и излучения

К сожалению, в большинстве случаев нам приходится иметь дело с задачами, в которых теплопроводность и излучение взаимодействуют друг с другом, в таких случаях искомая величина не может бытъ получена путем сложения отдельно рассчитанных радиационной и кондуктивной составляющих: необходимо решать уравнение энергии, которое учитывает одновременное действие обоих видов теплообмена. В некоторых случаях можно сделать предположение, что эти два вида независимы, ести их взаимодействие слабое. Такое предположение, если оно справедливо, позволяет избежать некоторых трудностей, и это станет ясно из последующих разделов данной главы.

ПРИМЕР 12.2. Рассмотрим с другой точки зрения предыдущий пример, т. е. две параллельные бесконечные черные поверхности, разделенные прозрачной средой толщиной fc, имеющей коэффициент теплопроводности к. Пластина 2 находится при температуре Т^, а к единице площади поверхности 1 подводится известный поток энергии QJA, который затем отводится к поверхности 2. Какова температура поверхности 1?

Мы рассматриваем тот же случай, что и в примере 12.1, только задан тепловой поток Qi, а необходимо определить. Запишем то же самое уравнение энергии, что и в примере 12.1, и перенесем неизвестно в левую часть:

Qi
