Детали и конструкция. В качестве конденсатора переменной емкости использован подстроечный конденсатор КПК-2.

Магнитная антенна выполнена на стержне диаметром 8 и дли-пой 80 мм из феррита Ф-600. На нем внавал на длине 25 мм намотаны катушки Li и L2 по 130 витков каждая. Поверх этих катушек намотана катушка связи l3, содержащая 5-10 витков. Все катушкн следует наматывать проводом ЛЭЛ или ПЭЩО 0,1-0,12.

Трансформатор Li L5 и дроссель Lc, высокой частоты выполнены на ферритОБых кольцах марки Ф-600 диаметром 7 мм. Катушки i415 и дроссель Lii содержат 100, 10 и 200 витков провода ПЭЛ или ПЭШО 0,1-0,12 соответственно.

Электромагнитный громкоговоритель выполнен на основе капсюля ДЭМШ-1; он имеет бумажный диффузор диаметром 50 мм.

Переключатель диапазонов может быть изготовлен из контактной группы какого-либо малогабаритного реле, например РЭС-9.

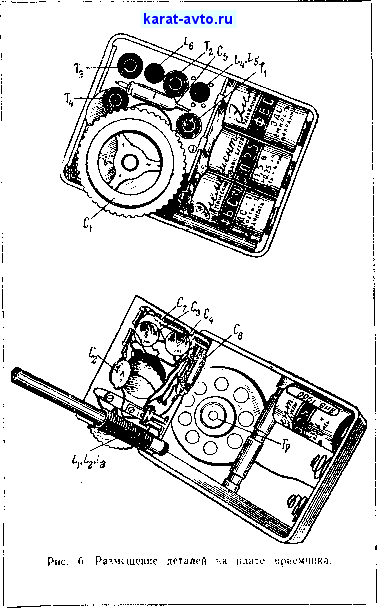

Размещение деталей на монтажной плате показано на рис. 6.

Налаживание. Проверив правильность монтажа, с помощью со. противлении Ri, R2, R и Ry устанав.чивают ориентировочные коллекторные токи транзисторов (Г], - 0,3-0,5 ма, Тз - 0,5-I ма и /4--4-6 ма).

Правильность выбора коллекторных токов уточ!1яют при приеме какой-либо радиостанции.

Если при нЗоТаживании приемника появится генерация, тО устранить ее можно либо шунтированием катушки L сопротивлением 1 -10 ком, либо по.ченяв местами выводы катушки Lg.

5. ЧЕТЫРЕХТРАНЗИСТОРНЫЙ ПРИЕМНИК С ОБРАТНОЙ СВЯЗЬЮ

Приемник, как и предыдущий, собран на четырех транзисторах. Он имеет плавную настройку и рассчитан иа работу в диапазонах средних (200-550 м) и длинных (750-2 ООО .и) волн. Питается приемник от батареи КБС-Л-0,5 для карманного фонаря.

Схема. Входная часть приемника такая же, как и в предыдущем. Высокочастотный каскад (рис. 7), диодный детектор и первый каскад усилителя низкой частоты обычные. Некоторая оригинальность

С, 10200


Рис. 7, Принципиальная с.\;;,:э четырехтраизнсторного приемника с обратной связью.



в схеме выходного каскада заключается в его связи с предоконеч-ИЫМ-, называемой эмиттерным переходом. Особых преи,чуществ этот способ связи не дает, но зато в некоторой степени упрощает схему и ее налаживание.

Для увеличения общей чувствительности приемника, а следовательно, и расширения его радиуса действия в высокочастотный каскад введена регулируемая положительная обратная связь. Достигается это взаимосвязью между катушками высокочастотного трансформатора 1г Li и катушками магнитной антенны.


Рис. 8. Расположение деталей в футл!фе грисмпика.

Вместо указанных на схеме транзисторов в каскаде высокой частоты можно использовать трапзисторь[ Г1402, П403, Г1403А, а в кас-када.ч низкой частпты - 1113. П[З.А, П14-1116.

Детали и конструкция. Магнитная антенна приемника имеет те же данные, что и anteinia приемника Л\оскБа . Аналогичны также переключатель диапазонов и громкоговоритель, Для уменьшения габа-рптов громкоговорителя вместо конического диффузора применена бумажная гофрированная диафрагма, напоминающая по виду мембрану патефона или де!1трйрующу[о шайбу электродинамического громкоговорителя.

Высокочастотный трансформатор выполнен на кольце из феррита Ф-600 диаметром 10 мм. Катушка содержит 45, а катушка 180 витков провода ПЭШО 0,1. Готовое кольцо помещают в пластмассовую обойму, свободно новорачиваюшуюся вокруг своей оси на 1Ь0°.

Монтаж приемника выполнен на маленькой т1:кстолитовой плате, занимающей одну треть.объема футляра. Остальную часть объема занимает батарея питания. Коиде[[сатор переменной емкости и громкоговоритель размещают под батареей и монтажной платой. Расположение деталей в футляре показано на рис. 8.

Налаживание приемника сводится к установке режима работы транзисторов путем подбора сопротивлений Яг, Нъ Ra одновременному выбору оптимальной величины обратной связи.

Сначала приемник налаживают с выключенной обратной-связью. Для этого высокочастотный трансформатор Li Li вынимают из пластмассовой обоймы и удаляют иа 5--10 см от магнитной антенны. После этого приемник настраивают на какую-либо радиостанцию и подбирают указанные сопротивления, добиваясь максимальной громкости приема. После этого отыскивают наиболее мощную станцию и высокочастотный трансформатор, помещают в подвижную обойму, предварительно придав ей положение, которое в дальнейшем будет соответствовать максимальной громкости приема. Поворачивая кольцо вокруг своей оси, добиваются максимального усиления без каких-либо заметных искажений сигнала или самовозбуждения и только после этого закрепляют кольцо обойме клеем.

6. ЧЕТЫРЕХТРАИЗИСТОРНЫЙ ПРИЕМНИК С УСИЛИТЕЛЕМ ВЫСОКОЙ ЧАСТОТЫ НА СОПРОТИВЛЕНИЯХ

Приемник собран на четырех транзисторах, двух диодах и небольшом количестве других распространенных деталей. Он рассчитан для работы в диапазоне волн 750-1 800 м. Приемник питается от трех гальванических элементов ФБС-0,25.


Рис. 9. Пр1н1и11пиальная схема приемника с усилителем высокой частоты на сопротивлениях.

Схема приемника приведена на рис. 9. Каскады усилителя высокой частоты (транзисторы Тх и Гг) выполнены на сопротивлениях. Детектор на полупроводниковых диодах Д] и выполнен по схеме удвоения, что позволила увеличить чувствительность приемника.

Усилитель нн.зкон частоты собран на транзисторах fj и 7 *. Нужные режимы работы транзисторов подбирают сопротивлениями R], R2, Rs, Rii Rb< Ri и R. Ориентировочные коллекторные ток транзисторов приведены на схеме.

Детали и конструкция. В каскадах высокой частоты могут быть применены любые высокочастотные транзисторы с коэффициентом усиления по току около 60.



Антенную катушку Li и катушку связи La наматывают на стержне диаметром 8 и длиной 100 мм из феррита Ф-600 или Ф-1000. Катушка Li содержит 250 витков провода ПЭШО 0,12-0.15, намотанных Б пяти секциях. Ширина секции 4-5 мм, а расстояние между ними 5-6 мм. Катушка L2 содержит 12-18 витков провода ПЭЛ 0,2-0.35.

Расположение деталей на монтажной плате принципиального значения не имеет.

Налаживание. При лравильно выполненном монтаже и соответствии коллекторных токов указанным на принципиальной схеме налаживание приемника сводится к настройке входного контура, что достигается подбором числа витков катушки L\ и взаимным расположением катушек Li и I2 на ферритовом стержне.

7. ПРИЕМНИК СПУТНИК

Приемник выполнен на пяти транзисторах и одном полупроводниковом диоде. Его рабочий диапазон волн от750 до I 800 м.

Для питания используются три гальванических элемента ФБС-0,25.


Рис. 10. Принципиальная схема приемника Спутник .

Схема приемника, приведенная на рис. 10, содержит два каскада усиления высокой частоты, диодный детектор и трехкаскадный усилитель низкой частоты.

Детали и конструкция. Катушка Li имеет шесть секций по 30 витков каждая, а катушка L2 содержит 8-10 витков. Обе катушки наматывают проводом ПЭЛ или ПЭШО 0,12-0,15 мм на стержень диаметром 8, длиной 100 мм из феррита Ф-600.

Высокочастотные трансформаторы LLi и ig ie выполнены на ферритовых кольцах диаметром 8 мм из того же материала. Катушки I3 и I5 содержат по 180 витков, а 1 и is - Ю и 50 витков провода ПЭЛ 0,1-0,12 соответственно.

Конденсатор переменной емкости С] самодельный.

Громкоговоритель электромагнитный, изготовленный из капсюля ДЭМ-4м. Его можно заменить электродинамическим громкоговори-

телем с высокоомной {J)0-100 ом) звуковой катушкой или низкоом-ной (2-10 О.И), включив его через согласующий трансформатор. Трансформатор изготавливают на пермаллоевом сердечнике сечением 0,5-1 Его первичная обмотка должна иметь 400-500 витков провода ПЭЛ 0,1, а вторичная--100-180 витков ПЭЛ 0,2-0 3.


Рис. п. Размещение деталей в футляре приемника.

При конструктивном выполнении приемника особое внимание надо уделить размещению высокочастотных трансформаторов относительно магнитной антенны. При их неправильном расположении может начаться самовозбуждение схемы.

Размещение деталей в футляре приемника показано на рис. П.

Налаживание приемника ничем не отличается от налаживания предыдущих приемников. Подборочными элементами служат сопротивления Ri, Rs, Re, Ra и Rio- В некоторых случаях при самовозбуждении приемника нужно подобрать величину связи между первым и вторым каскадами высокой частоты. Делают это путем отматывания некоторого количества витков катушки Ц.

8. ПРИЕМНИК ЗВУК

Приемник выполнен на пяти транзисторах и одном диоде. Он имеет плавную настройку и позволяет вести громкоговорящий прием радиостанций, работающих в диапазоне волн 180-550 м и удаленных от места приема на значительные расстояния. Питание приемника осуществляется от батареи КБС-Л-0,5 или другого источника постоянного тока напряжением 4,5 в.

Схема приемника приведена на рис. 12. Она незначительно отличается от ранее описанных. Первый каскад усиления высокой часто-
