Для ограничения вертикального перемещения гиредержателя служит рамка 8, охватывающая упор 7.

Число порций продукта, отвешенных весами, или масса про-цукта, прошедшего через весы, регистрируются у порционных весов, отвешивающих одинаковые порции продукта, с помощью шагового счетчика, приводимого в движение от ковша или от заслонки, перекрывающей нижнее отверстие питательной воронки.

Описанные выше конструкции весов дискретного действия пригодны только для учета продуктов с постоянной объемной массой

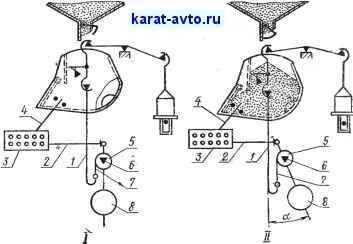

Рис. 186- Автоматические порционные весы для взвешивания кусковых материалов

(легкосыпучих, зерновых и мелкокусковых материалов), ибо если при каждом отвесе после закрытия заслонки в ковш все же падает некоторое количество продукта, то его масса постоянна и может быть компенсирована специальным устройством (см. ниже).

При взвешивании крупнокусковых, трудносыпучйх и волокнистых материалов соблюсти это условие невозможно, так как объемная масса этих продуктов резко колеблется. В связи с этим для взвешивания таких материалов применяют весы, определяющие фактическую массу каждой порции. В этих весах в ковш при каждом отвесе попадает номинальная порция продукта, уравновешиваемая гирями на гиредержателе, и некоторый излишек, уравновешиваемый дополнительным квадрантом, связанным с ковшом весов.

Такие весы строят как с опрокидывающимся ковшом, так и с открывающимся дном ковша, причем их работа протекает по одной схеме.

Для примера на рис. 186 приведена схема весов (см. рис. 180, б) с опрокидывающимся ковшом, предназначенных для взвешивания



кусковых продуктов. Одна из подвесок ковша этих весов имеет отросток /, который с помощью гибкой стальной ленты или тросика 7 связан с диском 5 квадранта 8, опирающегося на призму 6, укрепленную на станине весов. При отклонении квадрант 8 своим верхним концом воздействует на зубчатую рейку 2 (отодвигая ее влево), которая связана с нижним рядом оцифрованных дисков счетчика 3. Верхний ряд дисков того же счетчика поводком 4 связан с ковшом весов. В положении / весы находятся при начале взвешивания, когда гиредержатель с гирями перевесил ковш, а квадрант 8 находится в вертикальном положении, т. е. не воздействует на подвеску.

В положении весы находятся в момент равновесия, когда гири уравновесили номинальную массу порции, а квадрант -8 уравновесил массу излишка, отклонившись от вертикали на угол , и передвинул рейку 2 влево. Так как угол а пропорционален массе излишка, то и горизонтальный ход рейки также пропорционален указанному значению массы и, следовательно, на нижнем ряде циферблатов счетчика будет зафиксирована масса излишка.

При опрокидывании ковш через поводок 4 воздействует на верхний ряд дисков счетчика, который зафиксирует номинальное значение массы.

Таким образом, значение массы порции определяется как сумма показаний в верхнем и нижнем рядах циферблатов счетчика.

При возвращении квадранта 8 в вертикальное положение рейка 2 отодвигается вправо под действием пружины или специального противовеса, но ее движение не отражается на показаниях счетчика, так как она связана с его механизмом через храповое устройство.

Автоматические весы поверяют по методикам, указанным в ГОСТ 14165-69 Весы автоматические дискретного действия (порционные) для суммарного учета. Методы и средства поверки .

§ 78. Весы непрерывного действия, суммирующие массу груза на движущейся ленте транспортера

Для уяснения принципа действия конвейерных весов, суммирующих массу продукта на движущейся ленте транспортера, представим себе неподвижную нагруженную ленту транспортера, опирающуюся на целый ряд весовых платформ (рис. 187, с). Очевидно, что в таком случае масса груза, находящегося на ленте, может быть определена как сумма показаний, полученных при поочередном взвешивании на всех весах.

Если обозначить длину платформы каждых весов через / ш расстояние между весами через А, то на каждые весы будет воздействовать нагрузка, расположенная на участке

1 = 1-2-1 + 1



9 9 9

9 9 9

-777 L

9 9 9

9 9 9

I

<5 ♦ l±l

Km \Я

С


Рис. 187. Принцип действия конвейерных весов
