/ т

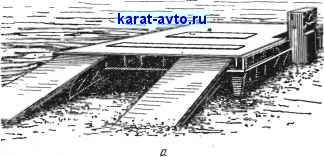

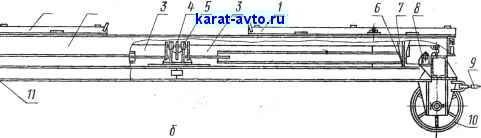

Рис. 159. Автомобильные передвижные весы:

а - общий вид; б - устройство



шм колесом 10 и двумя задними колесами 12. Дышлом 9 весы Угрицепляют к тягачу для перевозки. I \ Платформа 2, имеющая откидные трапы /, с помощью стоек 7 и серег 6 опирается на. призмы рычагов 3. Выходящий рычаг 4 \ соединен с указательным устройством (рис. 160) шкального типа. Указательное устройство состоит из коромысла 3, опирающегося на стойку 2. Большую передвижную гирю 5 и малую передвижную гирю 6 во время движения весов стопорят винтами 7 и 5. Коромысло снабжено арретиром 4 и регулятором тары /.

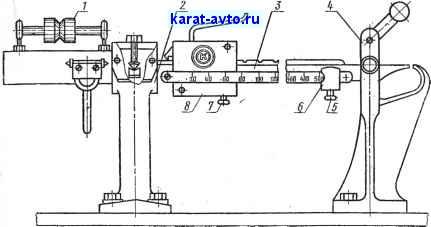

Рис. 160. Коромысло автомобильных передвижных весов

На время перевозки весов трапы укладывают на платформу весов, как показано на рис. 159, б, а во время работы весов их откидывают на землю (рис. 159, а). С помощью четырех винтовых домкратов весы устанавливают на горизонтальной площадке длиной не менее 20 м и шириной не менее 5 м, удобной для въезда и съезда автомобиля. На этой площадке должны быть вырыты углубления для помещения колес 10 и 12.

Весы транспортируются на своих колесах на расстояние не более 30 км со скоростью не более 3 км/ч. При необходимости транспортирования на большие расстояния весы необходимо грузить на автомашину (трайлер).

В ГОСТ 16292-70 установлен следующий ряд наибольших Пределов взвешивания: 10; 15; 30; 60; 100 т. Устройство и прин-иип работы выпускающихся в настоящее время весов с наибольшим пределом взвешивания 15 т принципиально не отличаются от Ю-тонных автомобильных передвижных весов.

16-1877 541



§ 63. Поверка платформек?!Ых передвижных весов /

Платформенные передвижные весы поверяют по методике, установленной ГОСТ 13597-68, выполняя при этом операции, nd-речисленные в табл. 24. Передвижные автомобильные весы поверяют по ГОСТ 14270-69.

Т а б л и ц а , 24

Поверяемые

Операция, проводимая при поверке

средство поверки


Технический осмотр деталей и узлов

Технический осмотр собранных деталей

Определение чувствительности уровня или отвеса весов

Опробование работы механизма циферблатных весов

Опробование работы механизма шкальных и гирных весов

Определение метрологических характеристик весов

Универсальный и специальный мерительный инструмент. Образцы шероховатости поверхности в соответствии с ГОСТ 9378-60. Приборы типов ТК и ТШ для определения твердости деталей. Напильник Г-125 № 2 (ГОСТ 1465-69). тарированной по твердости

Универсальный и специальный мерительный инструмент. Отвес

Металлическая пластина голщиной, равной 0,005 расстояния между опорами весов. Металлическая линейка (ГОСТ 427-56)

Образцовые гири 4-го раз ряда (ГОСТ 12656-67) i количестве, равном наибольшему пределу взвешивания поверяемых весов. Набор образцовых гирь 4-го разряда (ГОСТ 12656-67), составленный из гирь с радиальным вырезом. Условные гири (ГОСТ I17II-66). Ки лограммовый и граммовый наборы образцовых г рь 4-го разряда (ГОСТ 12656-67)
