Платформы весов с небольшим пределом взвешиваний (не более 150 кг) целиком отливают из чугуна или алюминия.

Грузоприемное устройство (платформа) автомобильных весов с наибольшим пределом взвешиваний 50 т и более представлено на рис. 6. Каркас этой плотформы состоит из двух главных балок,

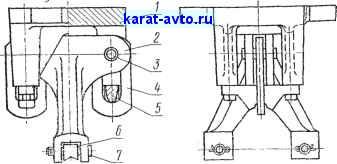

Рис. 5. Опоры платформ:

а - серьговая; б - шариковая

таеущйх основную нагрузку, й нескольких второстепенных балок, служащих для восприятия части нагрузки, соединения главных балок между собой и крепления настила.

Главные балки платформы состоят из двух двутавровых балок I а 2. В поперечном направлении эти балки соединены балками 5 и . Каждая пара балок 4 соединена между собой тремя пластинками 5. На поперечные балки уложены две продольные балки 9, к которым, как и к балкам прикреплены брусья И, несущие настил 10.

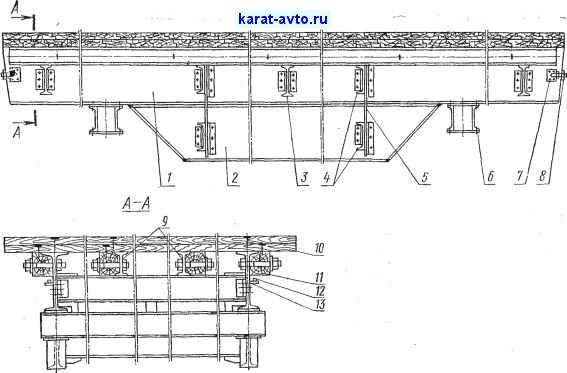

Рис, 6. Платформа автомобильных весов



Настил изготовляют из бетона марки* не ниже 300 по ГОСТ 8424-63 или деревянных брусьев не ниже 3-го сорта по ГОСТ 8486-66 или ГОСТ 2695-71.

Для ограничения продольных смещений платформы к главным балкам прикреплены кронштейны 7 с регулируемыми упорами 8 (подробнее см. § 9). При колебаниях платформы упоры соприкасаются с ограничителями, заделанными в фундамент весов, и этим уменьшают колебания платформы до необходимого минимума.

Для уменьшения поперечных смещений на тех же балках установлены кронштейны 13 с пальцами 12, на которые надевают ограничительные струнки (также см. § 9).

На каждом из концов главных балок укреплены блоки 6, сваренные из швеллерных балок, несущие опоры платформы. Конструкция опор аналогична указанной на рис. 5, а.

§ 4. Специальные грузоприемные устройства

Грузоприемные устройства настольных весов могут быть изготовлены в виде глубоких чаа' (для овощей), совков (для сыпучих товаров), лотков (для рыбы или мяса), площадок и пр.

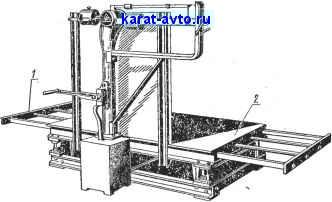

Рис. 7. Платформа весов для взвешивания длинных предметов (прутков, полос)

Специальные грузоприемные устройства передвижных неравноплечих весов также весьма различны по конструкции. Для примера на рис. 7 представлены весы, предназначенные для взвешивания прутков, полос и других длинных изделий, для чего из платформы 2 выдвигаются решетки /.

* Марку бетона определяют по усилию, которое необходимо для разрушения образца бетона. Марка 300 означает, что для разрушения образца необходимо приложить усилие, равное 300 кГ.
