в связи с этим в СССР и зарубежом разработаны более совершенные конструкции весов, служаш;их для определения не только массы товара, но и его стоимости.

В качестве примера на рис. 153 показана схема весов фирмы Бицерба (ФРГ). В этих весах грузоприемная платформа / опирается на рычаги 4, которые через рамку 5 передают усилие на передаточный (обратный) рычаг 6 и далее на квадранты 13 и 20 (они связаны между собой лентой 15 и опираются на призмен-йые опоры 14). Весы имеют успокоитель 3 и противовес 2.

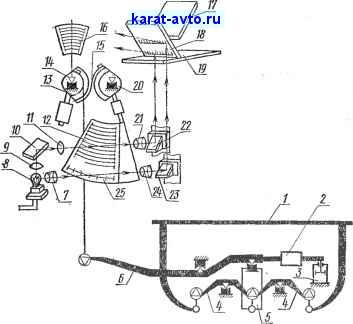

Рис. 153. Схема весов, показывающих массу и стоимость товара

К правому квадранту прикреплена микрошкала 12 с весовой Шкалой 25 и рядом шкал значений стоимости.

Осветитель 8 через объективы 7 и 24, зеркало 23 и матовое стекло 19 проектирует участок весовой шкалы на экраны 17 и 18. Позволяя как продавцу, так и покупателю видеть изображение.

Значение стоимости взвешиваемого продукта проектируется Рядом со шкалой массы при помощи второй оптической системы, состоящей из линзы 9, зеркала 10, линзы И, объектива 21, зеркала 22 и так же, как и значение массы, проектируется на экраны 17 и 18. \



На данной схеме механизм перемещения оптической системы, проектирующей значение стоимости по поясам, не показан, он представляет собою рычажную систему с фиксированными положениями.

Два рычага (один для рублей, а другой для копеек) дают возможность установить стоимость 1 кг продукта до 10 руб. с точностью до 10 коп., а дополнительная шкала 16 позволяет вести отсчет с точностью до 1 коп.

Конструкции весов, печатающих значение массы и стоимости взвешенного продукта на чеке, разработаны и выпускаются в СССР.

Настольные циферблатные весы поверяют по методике, установленной ГОСТ 12872-67.



i г лава VII

ВЕСЫ ПЛАТФОРМЕННЫЕ -

ПЕРЕДВИЖНЫЕ РЫЧАЖНЫЕ

Платформенные передвижные рычажные весы принято делить по типу указательных устройств на гирные, шкальные и циферблатные.

В соответствии с ГОСТ 14004-68 эти весы выпускают со следующими наибольшими пределами взвешивания: гирные - 500; 1000; 2000; 3000 кг;

шкальные -50; 100; 200; 500; 1000; 2000; 3000; 6000 кг; циферблатные -60; 100; 150; 300; 600; 1000; 2000; 3000; 6000 кг.

§ 59. Гирные весы

Наиболее распространенные конструкции гирных весов показаны на рис. 154, а кинематическая схема, одинаковая для обеих конструкций, - на рис. 155.

Эти конструкции отличаются друг от друга только тем, что у весов, показанных на рис. 154, а, станина /, платформа (рама) 2, колонка 3, а также подплатформенные рычаги (см. рис. 27, а) отлиты из чугуна, а у весов, приведенных на рис. 154, б, изготовлены из углеродистой стали. Рычаги у этих весов изготавливают из стали так, как показано на рис. 27, б. Помимо этого коромысло 4 у первых весов подвешено к колонке 3 на серьге (см. рис. 66, а), а у вторых весов оно опирается на подушки, помещенные в головке колонки (см. рис. 66,6). Все остальные узлы весов: станина, грузоприемное устройство, рычажная система и указательное устройство - описаны в главе I, а потому остановимся только на кинематической схеме рычажной системы (см. рис. 155).

Рычажная система состоит из двух рычагов второго рода (большого 5 и малого 8), а также коромысла 2, являющегося рычагом первого рода. Рычаги соединены между собой с помощью серьги 7, а с коромыслом при помощи тяги 3.

Рычаги опираются на станину 6 в точках О и Oi, а коромысло - на колонку 9 в точке 0%.

Платформа 4 опирается на рычаг 5 в точках Л и на рычаг 8 в точках Ai.

Таким образом, в этих весах имеются две кинематические цепи передачи силы.

Если нагрузка Q на платформе действует только на призмы Л большого рычага, то в передаче силы принимают участие рычаг 5 й коромысло 2.

Если же указанная нагрузка действует на призмы At малого рычага, то в передаче силы участвуют оба рычага 8 и 5, а также коромысло 2.
