в первом случае момент

М, = Р- OA, а во втором слз'чае момент

М„ = Р-0,Е.

Момент Мг может быть заменен равным ему моментом откуда

Сила X передается по серьге В^В на рычаг 5 и создает момент М, = х-ОВР^-ОВ. Моменты Mi и Mi должны быть равны между собой, Ж =.Ч = Р, - OA = P- ОВ.

Разделим обе*части уравнения на ОВ:

ОВ OBi ОВ 0,Bi

к такому же выводу придем, если поместим нагрузку на правую чашку весов, так как система симметрична.

В настольных гирных весах по ГОСТ 13882-68 отношение

OA ОР 0;Е Oaf о ОВ ОС OiBi О2С1

OA=OD = L; AB=OB = OC = CD = 0,5L, 0,Е = 0,F =7; 0,В, = В,Е = FC = 0,С, = 0,5 /.

Например, у весов с наибольшим пределом взвешивания 2 кг, /.= 150 мм; /=120 мм. Таким образом, если поместим нагрузку Р=2 кг над призмой А, то Mi=PL=2-15 = 30 кГ-см (0.3 Н-м), а если перенесем эту нагрузку на призму Е, то момент

M = P-i~ . 0,Ы = 2 - . 7,5 = 30 кГ см (0,ЗН ж\ 0,5/ 6

т. е. iWj = М^.

Технические требования к настольным гарным весам установлены ГОСТ 13882-68, а поверку проводят по методике, определенной ГОСТ 13592-68. Погрешности весов не должны превышать значений, указанных в табл. 23.



Таблица 23

Предел взвешивания, кг

Интервал взвешивания, кг

Допускаемая погрешность весов, г

Непостоянство показание! ненагруженных весов, г. не более

наибольший

наименьший

при выпуске из производства

находящихся в эксплуатации

0,02

От 0,02 ДО 0,5 Свыше 0,5 до 2,0

±0,5 +1.0

±0,5 +2.0

0,04

От 0,04 до 1,0 Свыше 1,0 до 4,0 Свыше 4,0 до 5,0

±1,0 ±2,0 ±3,0

±1.0 ±3,0 +6,0

От 0,1 до 2,5 Свыше 2,5 до 10,0

±2,5 ±5,0

+2,5 + 10,0

От 0,2 до 5,0 Свыше 5,0 до 20,0

±5.0 ±10,0

±5,0 +20,0

Примечание. Вариация показаний нагруженных весов не должна превышать абсолютного значения допускаемой погрешности при данной нагрузке.

§ 57. Настольные шкальные весы

Настольные шкальные весы, применяемые в медицинских учреждениях для взвешивания детей, показаны на рис. 148. Эти весы имеют грузоприемное устройство в виде лотка, опирающегося на рычажную систему в четырех точках А, Л, Аи Аи Рычажная система весов состоит из двух неравноплечих рычагов 1 и 2, соединенных серьгой 3 с коромыслом 8 шкального типа, расположенным на боковой стороне весов. Коромысло имеет основную шкалу с большой гирей 7 и дополнительную шкалу с малой гирей 6. Грузы 4 и 5 служат для грубого и точного тарирования ненагруженных весов. Положение равновесия определяют по указателям, подвижному 9 и неподвижному 10.

Рычажный механизм заключен в корпус из листовой стали. Устройство рычажного механизма и коромысла описаны в § 11 и 20, а потому здесь не приводятся.

Весы имеют следующую техническую характеристику:

от 1 до 20

пределы взвешивания, значение шкалы, кг

основной

дополнительной

20 1



цена деления шкалы

основной, кг

дополнительной, г допускаемая погрешность

в пределах от 1 до 10 кг, г

свыше 10 кг, % от фактической

нагрузки

10 10 0,1

Весы для взвешивания почтовых отправлений, а также весы для бытовых взвешиваний строятся примерно по такой же схеме, но почтовые весы имеют наибольший предел взвешивания 2 кг.


if 5

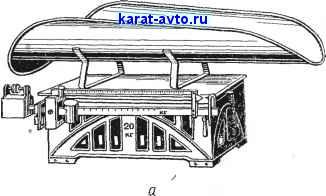

Рис. 148. Настольные медицинские весы: а - общий вид; б - схема

а бытовые - 5 или 10 кг. Во многих конструкциях таких весов подвеска рычагов к корпусу и грузоподъемного устройства к рычагам осуществлена не на призмах, а на кольцах овальной формы. В связи с этим погрешность почтовых весов достигает ±5 г, а хозяйственных весов ±20 г во всем диапазоне взвешивания.

Настольные шкальные весы поверяют по методике, установленной ГОСТ 13597-68 Весы платформенные передвижные рычажные общего назначения. Методы и средства поверки .
