ж, Ж„,+ (--Л 0.0012.

Из уравнения (42)

Ж„р = - к Ж = 200 + 0,00000714 200 = 200,001428;

М, = 200,001428 + {----200,001428 \ 200,3714 г.

\ 0,6 8 /

Таким образом, погрешность

Д^ = 200,372 - 200,3714 = 0,0006 г = 0,6 мг, т. е. 0,00037о>



Глава VI

НАСТОЛЬНЫЕ ВЕСЫ

Настольные весы делятся на рычажные и пружинные *. Рычажные весы, в свою очередь, подразделяются на гирные, шкальные и циферблатные.

Гирные, шкальные и циферблатные весы служат, главным образом, для торговых и учетных операций; применяются в меди-цршских учреждениях - для взвешивания детей, на предприятиях связи - для взвешивания почтовых отправлений, а также для бытовых взвешиваний в домашнем хозяйстве.

§ 56. Настольные гирные весы

Наиболее распространены в СССР настольные гирные весы, изобретенные французским механиком Беранже в середине прошлого века (1847-1848 гг.).

В соответствии с ГОСТ 14004-68 наибольшие пределы взвешивания гир'кых настольных весов 2; 5; 10 и 20 кг.

В зависимости от конструкции станины эти весы разделяют на две группы. Если рычажной механизм весов смонтирован в литой или штампованной из листовой стали станине, то их называют весами с открытым механизмом (рис. 146, а), а если механизм заключен в штампованный из листовой стали корпус (рис. 146,6), то их именуют весами с закрытым механизмом.

Схематически механизм весов показан на рис. 147. Весы имеют два грузоприемных устройства 2 и 4, опирающихся на рычажную систему, состоящую из трех рычагов: равноплечего рычага 1-го рода 5 и двух совершенно одинаковых рычагов 2-го рода / и 6.

Рычаг 5 имеет пять призм А, В, О, С, D, а рычаги 1 и 6 по три призмы Oi, Bi, Е и Oz, Ci, F соответственно. Призмы О, О], Ог являются опорными, призмы А, D, Е я F воспринимают нагрузку от грузоприемных устройств 2 и 4, а призмы В, Bi, С и Ci служат для соединения рычагов с помощью серег.

Равновесие весов определяют по указателям 3.

Для правильной работы весов необходимо, чтобы местоположение грузов на грузоприемных устройствах не отражалось на показаниях весов. Это может быть достигнуто только при следующих соотношениях плеч рычагов:

OA=OD- 9==9=..

ОВ ОС OiB,

Для доказательства поместим нагрузку Р в два крайние положения: над призмой А рычага 5 и над призмой Е рычага /-

* Описание пружинных весов дано в главе XI.

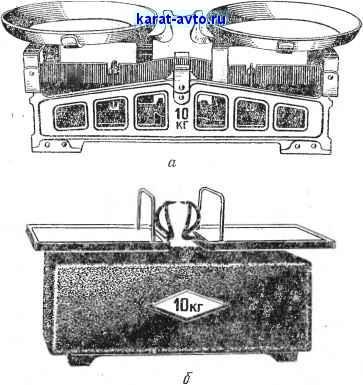

Рис. 146. Настольные гирные весы

12 3 If 5

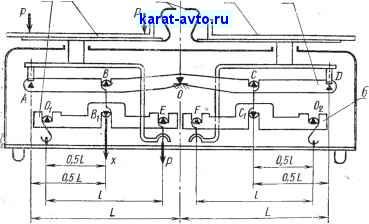

Рис. 147. Схема настольных гирных весов
