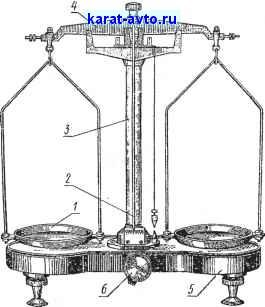

Рис. 122. Техцические весн

Рис. 123. Ручные тш



кой 12, конец которой перемещается параллельно щкале /. Значение шкалы выбирают в зависимости от наибольшего предела взвеш'иватшя весов, оно может быть равным 2; 5 и 10 г с ценой деления 20, 50 и 100 мг. Груз 7 совершает колебания в поле магнита 8, чем достигается успокоение колебаний весов. Груз 4 служит для грубой регулировки положения центра тяжести квадранта, груз 2 является регулятором чувствительности, а груз 10 применяют для приведения стрелки 12 в безразличное равновесие.

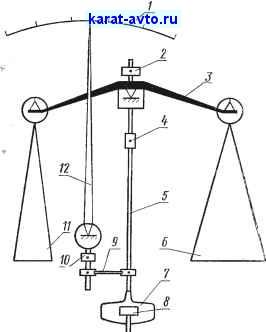

Рис. 124. Циферблатные технические весы

Эти весы значительно убыстряют процесс взвешивания, но об-.ладают теми же недостатками, что и обычные технические весы, т. е. требуют применения накладных гирь. Чашки весов подвешены к коромыслу снизу, в связи с чем дуги, на которых они подвешены, мешают накладыванию на весы гирь и грузов.

В связи с этим все большее распространение получают квадрантные весы (рис. 125, а), не требующие применения накладных гирь. Чашка / расположена над коромыслом. Механизм весов заключен в футляр 2, на наружную сторону которого выведены ручки для тарирования весов и наложения встроенных гирь. Для установки весов по уровню служат винтовые ножки 3. Принципиальная схема этих весов фирмы Заутер (ФРГ) приведена на



рис. 125, б. Грузоприемная чашка 1 укреплена на стержне 21, который подвешен к рычагу (квадранту) 4, на конце которого укреплена микрошкала 14 и пластина магнитного успокоителя. При наклоне квадранта стержень 21 сохраняет вертикальное положение с помощью струнки 17. В средней части стержень снабжен приспособлением, на которое помещается встроенная гиря 20. Накладывают и снимают гирю с помощью рычага 18 и ручки 19.

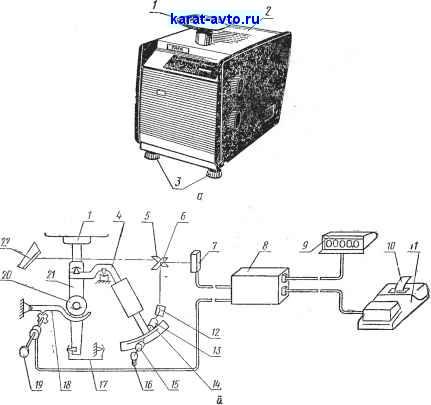

Рис. 125. Технические квадрантные весы (а) и их принципиальная схема (б)

При помещении на чашку нагрузки квадрант 4 (и вместе с ним и шкала 14) поворачивается на некоторый угол, пропорциональный нагрузке, и затормаживается магнитным успокоителем. При этом луч света от осветителя 16 через конденсор 15 освещает шкалу, мзображеиие которой через второй конденсор 13 и зеркала 12 н 5 передается на матовый экран отсчетного устройства 22. При необходимости весы снабжают регистрирующим устройством. Для этого рядом с зеркалом 5 устанавливают зер-
