Аналитические весы поверяют по методике, установленной ГОСТ 16820-71.

§ 47. Лабораторные весы для специальных анализов

При химических анализах весьма часто возникает задача определить массу навески в вакууме или, наоборот, при повышенном давлении - в атмосфере инертного или агрессивного газа, а также при высоких или низких температурах. Для этой цели весы помещают в камеру, в которой создают необходимые условия. В связи с рядом неудобств конструктивного (большие размеры камеры) и метрологического (нагревание весов сказывается на их точности) характера в последнее время создан ряд конструкций весов, когда собственно весы отделены от камеры с навеской.

Одна из таких конструкций фирмы Сарториус (ФРГ) показана схематически на рис. 120.

Весы, помещенные в термоизолирующий футляр 1, установлены на столе 7. Ручка 2 механизма для наложения гирь, ручка 6 изолира и отсчетное устройство 4 вынесены на наружную сторону футляра. С помощью терморегулирующего устройства внутри футляра 1 поддерживается постоянная температура несколько выше комнатной (примерно 30°С). Под столом смонтирована нагревательная печь* 10, внутри которой находится камера 11. В этой камере можно создавать разрежение до мм рт. ст. с помощью вакуум-насоса, присоединенного к патрубку 13, или, наоборот, заполнять камеру необходимым газом через патрубок 9. Вместо чашки к коромыслу весов подвешен постоянный магнит 3, а внутри камеры И имеется другой магнит 5, к которому на кварцевой или металлической нити подвешена чашка 12 с навеской. Массу магнита 5, нити 8 и чашки 12 подбирают таким образом, что при взвешивании вся эта система висит, не касаясь стенок камеры, под влиянием взаимного притяжения магнитов 5 и 5.

В тех случаях, когда необходимо непрерывно наблюдать за изменением массы навески при нагревании, охлаждении, окислении и т. п., применяют весы, снабженные регистрирующими устройствами. Наиболее простая схема регистрирующего устройства показана на рис. 121. На коромысло 2 обычных аналитических весов подвешен сердечник 1 дифференциального трансформатора. При изменении массы навески коромысло наклоняется и сердечник перемещается внутри катушек fi и /г, которые соединены с сопротивлениями Ri и Rz по мостовой схеме. В результате перемещения сердечника в схеме моста возникает разность потенциалов, которая усиливается усилителем 4 и передается на записывающее устройство 3. Устройство подкупает своей простотой, но имеет один

* В случае необходимости вместо печи ставится охлаждающее устройство (криостат), а при взвешивании радиоактивных веществ камера, защищающая or радиации.




2 JZ.

г

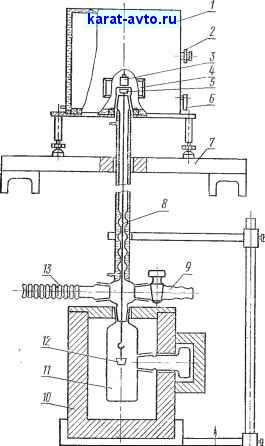

Рис. 120. Весы для специальных анализов


Рис. 121. Схема регистрирующего устройства с дифференциальным информатором



существенный недостаток, который заключается в том, что при работе трансформатора возникают магнитные силы, которые могут отрицательно повлиять на точность взвещивания. В связи с этим Отдельные зарубежные фирмы применяют фотоэлектрическое ре-:гистрирующее устройство.

На коромысле весов укрепляют зеркало, на которое падает световой луч от осветителя. Отразивщись от зеркала, луч через оптическую систему освещает два фотосопротивления. При горизонтальном положении коромысла оба фотосопротивления осве-лцены одинаково, и сигнал отсутствует. При наклоне коромысла (под влиянием изменения нагрузки фотосопротивления освещаются по-разному, а в крайнем положении освещается только одно из них. В результате разного освещения фотосопротивлений на уси--литель подается ток, который после усиления воздействует на записывающее устройство.

:§ 48. Технические весы

Весы, применяемые для технических анализов повыщенной точности взвещивания драгоценных металлов и имеющие верхний предел взвешивания 1 кг и выше, устроены так же, как и образцовые весы 4-го разряда (см. рис. ИЗ), но заключены в витрину. Весы с пределом взвешивания 1 кг и менее могут быть снабжены встроенными гирями и успокоителями, как и аналитические весы.

Весы класса 4 для технических анализов обычной точности и взвешивания медикаментов показаны на рис. 122. Они состоят из грузоприемных чашек 1, подвешенных к равноплечему коромыс-.лу 4 со стрелкой 2, опирающемуся на подушку в штоке изолира, иаходящемся внутри колонки 3, установлергаую на станине 5. Устройство изолира, рукоятка 6 которого находится перед станиной, показано на рис. 86.

Еще более просты по устройству так называемые ручные весы (рис. 123) для взвешивания медикаментов. Эти весы состоят из равноплечего коромысла 4 со стрелкой 3, опирающегося на подушки в обойме 2. К коромыслу подвешены пластмассовые чашки 6. Шнурки 5 для подвески чашек изготовлены из полимерных материалов или шелка. Применение для изготовления шнурков других материалов не допускается, так как, становясь гигроскопичными, они способны впитывать влагу из воздуха, вследствие чего изменяют положение равновесия. При взвешиваниях ручные весы либо .держат за обойму в руке, либо при помощи петли 1 подвеши-вают к крючку штатива.

За рубежом большое распространение получили технические весы с циферблатным отсчетным устройством. Кинематическая схема этих весов приведена на рис. 124. К коромыслу 3 подвешены гирная и грузоподъемная 6 чашки. Вместо стрелки к коромыслу прикреплен квадрант, состоящий из стержня 5 с грузом 7 (алюминиевым листом). Стержень 5 поводком 9 связан со стрел-
