Л7 ЛВ

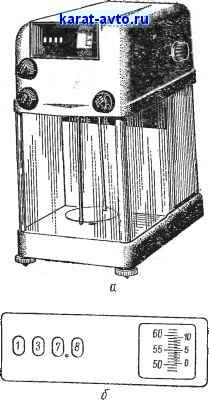

Рис. 118. Одночашечные аналитические весы



Коромысло 9 этих весов (рис. 119) представляет собой неравноплечий рычаг, к короткому плечу которого с помощью серьги подвешена чашка 8, а к длинному прикреплены подвижной стакан воздушного успокоителя (демпфера) 10, являющийся одновременно противовесом, и прозрачная микрошкала И. На ту же серьгу, на которой висит чашка, подвешена прямоугольная рамка-

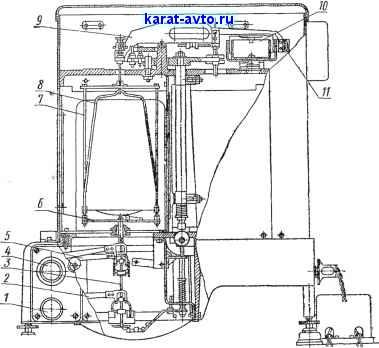

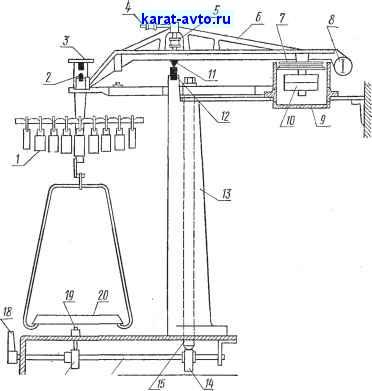

Рис. 119. Конструктивная схема весов ОВМ-100

подвеска 7, к середине нижнего звена 6 которой прикреплен вертикальный стержень 3. Он пропущен сквозь плату в отделение весов, где расположены механизмы изолира, а также съема и наложения гирь. Здесь к стержню прикреплены две параллельные рейки с V-образными вырезами-гнездами, в которых располагаются встроенные гири.

Одна из трех гирь массой 100 мг предназначена специально для определения и поверки цены деления шкалы весов. Съем и навешивание ее на подвеску осуществляют специальной ручкой расположенной на правой стороне весов (на рисунке не показана). Для съема и наложения гирь необходимо вращать ручки, выведенные на панель витрины с правой стороны. Таких ручек



три: две ручки - 4 (вторая ручка 4 не показана) расположены (Вверху и одна - I внизу. При вращении той или иной ручки вращается и соответствующий вал с насаженными на нем эксцентриками. На последние опираются рычаги 2 и 5, совершающие ка-чательное движение и снимающие (или опускающие) кольцевые и дугообразные гири с реек. Вращением малой ручки 4 снимают и навешивают миллиграммовые гири, вращением большой ручки 4 - однограммовые и одну пятиграммовую гирю. Нижняя ручка 1 управляет съемом и навешиванием четырех пятиграммо-вых, двух десятиграммовых гирь и пятидесятиграммовой гири. Массу снятых с реек подвески гирь отмечает тоявление соот- ветствующих цифр в окошечках счетчика.

Для определения массы навески ее помещают на чашку весов и вращением ручек снимают с подвески соответствующие гири. Неуравновешенную гирями часть навески (менее 100 мг) определяют по углу отклонения коромысла, для чего служит оптиче--ское устройство, помещенное вверху на передней панели витрины.

Весы заключены в металлическую витрину с выдвижными боковыми дверцами. Крышку витрины снять легко, что обеспечивает доступ к коромыслу и к регуляторам тары. Для предохранения коромысла от нагрева оно отделено от камеры взвешивания горизонтальной перегородкой.

Рукоятка изолира выведена на правую сторону. При освобож-.дении весов от изолира одновременно зажигается лампочка, освещающая оптическую шкалу. Наличие в весах трансформатора позволяет включать весы в осветительную сеть напряжением 127 и 220 В.

Технические характеристики * лабораторных весов приведены в табл. 9.

Таблица 9

Наибольший предел взвсшнва-

Цена деления

Вариация показаний

Погрешность из-за иеравио-плечести

([ИЯ. г

Аналитические

500 200 100

2-10 0,1-1 0,05-0,2

0,1-0,5 0,1-0,2

1-2 1-2

Полумикроаналитические

50 20

0,01-0,02 0,01

0,02 0,01

0,25 0,2

Микроаналитические

30 20

0,01 0.001-0,005

0,002 0,002-0,005

0,01 0,01-0,04

Пробирные

0,01-0,02

0,01-0,02

0,04

* в табл. 9 даны обобщенные характеристики. Конкретные значения характеристик для каждого типоразмера весов установлены ГОСТ 14704-69.

17&
