Груз 9, перемещающийся по резьбе на стрелке 10, служит для регулировки чувствительности весов, а грузики 3, передвигающиеся по резьбовым стержням, укрепленным в коромысле, - для тарирования ненагруженных весов.

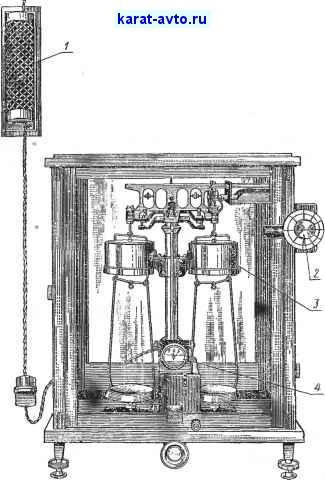

Рнс. 116. Аналитические весы с успокоителями

В целях ускорения процесса взвешивания двухчашечные весы (рис. 116) снабжаются устройством 2 для механического наложения миллиграммовых гирь и воздушными успокоителями 3, а для уточнения и облегчения отсчета показаний - оптическим устройством 4 (см. рис. 65), осветительная система которого питается от понижающего трансформатора 1 напряжением 220/6 или 127/6 В. Схема устройства для наложения гирь показана на

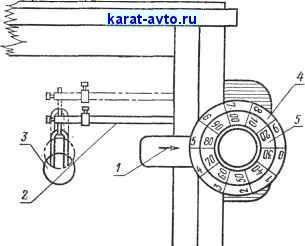

рис. 117. Здесь миллиграммовые гири 3, в форме колец можно надевать и снимать с планки, укрепленной на правой серьге весов, с помощью рычагов 2. Рычагами управляют с помощью двух лимбов 4 VI 5, расположенных с правой стороны витрины. При вращении малого лимба 5 происходит накладывание или снятие десятков миллиграммов, а при вращении большого лимба 4 - сотен миллиграммов.


Рис. 117. Схема механизма для наложения встроенных миллиграммовых гирь

Отсчет выполняют по неподвижному указателю В случае, показанном на рисунке, на планку помещено 580 мг.

С помощью встроенных гирь можно уравновесить только 990 мг, а недостающие до 1 грамма 10 мг отсчитывают по оптической шкале, имеющей цену деления 0,1 мг.

Отдельные зарубежные фирмы выпускают аналитические весы с равноплечим коромыслом, к одному плечу которого подвешена чашка, а к другому - комплект граммовых и миллиграммовых гирь, уравновешивающий полную нагрузку на чашке. Такая конструкция большого распространения не получила, так как при взвешивании необходимо учитывать ошибку из-за неравнопле-чести.

В связи с этим в настоящее время двухчашечные весы с равноплечим трехпризменным коромыслом вытесняются одночашеч-ными весами с двухпризменным коромыслом, на которых взвеши-



вание выполняют на одном плече, и, таким образом, ошибка из-за неравноплечести автоматически устраняется. Современные аналитические одночашечные весы швейцарской фирмы Меттлер показаны на рис. 118, с, их принципиальная схема - на рис. 118, е. В этих весах коромысло 6 опорной призмой И опирается на подушку 12, укрепленную в стойке 13. К грузоприемной призме 2 с помощью серьги 3 подвешена планка с набором гирь 1 и чашка 20. Масса гирь, входящих в набор, равна наибольшему пределу взвешивания. На правом плече коромысла укреплены поршень 7 воздушного успокоителя, противовес 10 и микрошкала 8. Поршень 7 совершает колебания внутри неподвижного стакана 9, благодаря чему и осуществляется торможение колебаний. Противовес 10 вместе с правым плечом коромысла служит для грубого уравновешивания левого плеча и всей подвесной системы (чашки, серег и гирь). Окончательно тарируют весы с помощью грузика 4, а регулятором чувствительности является грузик 5. Весы снабжены изолиром, который состоит из вала 16 и эксцентриков 14 и 17. При поворотах ручки 18 эксцентрик 14 поднимает и опускает шток 15, отпирающий и запирающий коромысло 6, а эксцентрик i7 воздействует на грибок 19, отпирающий н запирающий чашку 20.

При взвешиваниях оператор помещает навеску на чашку, а затем снимает необходимое количество гирь до тех пор, пока весы не придут в равновесие. Гири снимают с помощью ручек, выведенных на переднюю сторону витрины и связанных с рычагами, воздействующими на гири.

Отсчетное устройство весов (рис. 118,6), вынесенное на переднюю панель витрины, состоит из ряда окошек, через которые видны цифры, соответствующие граммам и десятым долям грамма, и экрана, на котором видна в увеличенном виде микрошкала, служащая для отсчета целых миллиграммов. Десятые доли миллиграмма отсчитывают по нониусу. Так, на рисунке показан результат 137,8505 г.

Весы, выпускаемые заводом Госметр , несколько отличаются от описанных конструктивным исполнением. Так, в весах завода Госметр гири расположены не над чашкой, а под ней, указатель целых граммов и десятых долей грамма находится не в нижней, а в верхней части передней панели витрины.

Следует отметить, что ленинградский завод Госметр и ряд зарубежных фирм выпускают аналитические весы со встроенными гирями на весь диапазон взвешивания.

Первая модель таких весов была сконструирована в СССР еще в 1934 г. И. Д. Менделеевым (сыном великого ученого) специально для взвешивания по способу, предложенному Д. И. Менделеевым. Способ точного взвешивания Д. И. Менделеева дан в § 54. Ниже приводится описание аналитических весов с наибольшим пределом взвешивания 100 г (модель ОВМ-100), выпускаемых заводом Госметр .
