Таблица Й

Предел взвешивания

Бесы 1-го разряда

Весы 2-го разряда

Весы 3-го разряда

Весы 4-го разряда

к

С s а

наибольший

нанменьшнй

из К GJ

о

Ш

S та 1 с

са с

Ч CJ S

i = S

о

О

Ч к

и

р

О

и с

Л о

и с

мг, не более

2000 кг

1000

5000

5000

50000

25000

25000

50000

1000 кг

2500

2500

25000

12500

12500

25000

200 кг

2500

2500

5000

100 кг

1250

1250

2500

20 кг

1000

1000

г

200 кг

г

20 г

г

0,05

0,05

0,05

2 г

0,01

0,01

0,15

0,03

0,03

0,15



Весы, изображенные на рис. ИЗ, а также все весы высших классов устанавливают для эксплуатации на жестких основаниях в весовой комнате.

Помимо таких весов широко распространены образцовые весы 4-го разряда, предназначенные для поверки гирь класса 5 и условных гирь в разъездных условиях. На рис. 114, а показан набор таких весов, состоящий из двух коромысел грузоподъемностью до 5 кг и до 200 г. На первом поверяют гири массой от 500 г до 5 кг, а на втором - от 5 до 200 г. На рисунке первое коромысло показано в рабочем состоянии, а второе - в разобранном виде (закреплено на крышке). При необходимости коромысла меняют местами. Для перевозки стойку с коромыслом грузоподъемностью до 5 кг укладывают в горизонтальное положение, крышку ящика закрывают и запирают.

Значительнее реже встречаются наборы, состоящие из трех весов (рис. 114,6) с наибольшим пределом взвешивания 100 г, 1 кг и 20 кг или отдельные коромысла грузоподъемностью до 20 кг. Это объясняется тем, что гири класса 5 массой менее 5 г не изготовляют, а гири массой более 5 кг встречаются очень редко и могут быть поверены в стационарных условиях. Технические характеристики весов приведены в табл. 8.

Образцовые весы поверяют по методике, установленной ГОСТ 14168-69.

§ 46. Аналитические весы

По конструктивным признакам аналитические весы делятся на двухчашечные с равноплечим трехприэменным коромыслом (ГОСТ 15076--69) и одночашечные * с двухпризменным коромыслом (ГОСТ 15075-69). По точности есы разделяются на весы класса 1, прихменяемые при микрохимических и химических анализах высшей точности, и весы класса 2, служащие для Бзвешиваний при химических анализах обычной точности.

При взвешиваниях на аналитических весах применяют гири классов 1 и 2 общего назначения по ГОСТ 7328-65, гири-рейтеры классов 1 и 2 по ГОСТ 12377-66 и встроенные гири.

В СССР выпускаются аналитические весы с наибольшим пределом взвешивания 200; 100; 20 и 1 г. При этом часто называют весы с пределом взвешивания до 20 г микроаналитическими, а до 1 г - пробирными, так как первые применяют при микроанализах, а вторые при определении пробы золота.

За рубежом отдельные фирмы, помимо весов с указанными пределами измерений, выпускают весы с наибольшим пределом взвешивания 30; 50; 80; 160; 500; 1000 г я более.

Простейшие двухчашечные аналитические весы показаны нё рис. 115. Равноплечее коромысло 6 своей опорной призмой, за-

* См. § 34.



крепленной по одному из методов, показанных на рис. 62, опирается на подушку, укрепленную на колонке 8. К грузоприемным призмам, прикрепленным к коромыслу, подвешены серьги 7 (см. рис. 63) с чашками 12. Для отсчета колебаний служит стрелка 10, заостренный (ножеобразный) конец которой передвигается параллельно шкале И (см. рис. 59). Колонка укреплена на опор-

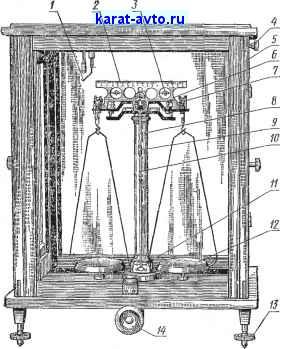

Рис. 115. Простейшие аналитические весы

ной доске из дерева, стекла, металла или полимерных материалов (см. рис. 85) с винтовыми ножками 13 для установки весов по отвесу. Для остановки колебаний весов, а также для изолирования призм от подушек при нерабочем состоянии весов служит изолир (см. рис. 89), ручка 14 которого расположена перед витриной 5 весов, защищающей их от пыли, влаги, потоков воздуха и нагревания.

На верхней части коромысла или на планке, прикрепленной к коромыслу, нанесена рейтерная шкала 2.

Рейтер навешивается на коромысло с помощью^устройства, состоящего из крючка 1, укрепленного на подвижной штанге с ручкой 4, выведенной на боковую сторону витрины.
