§ 45. Образцовые весы

В зависимости от разряда образцовые весы (ГОСТ 16474-70) имеют различное назначение:

1-го разряда повышен- поверка гирь образцовых 1-го разной точности ряда и рабочих класса 1

1-го разряда поверка гирь образцовых 2-го раз-

ряда и рабочих класса 2

2-го разряда поверка гирь образцовых 3-го раз-

ряда и рабочих класса 3

3-го разряда поверка гирь образцовых 4-го раз-

ряда и рабочих класса 4

4-го разряда поверка гирь класса 5 и условных

Все образцовые весы являются рычажными. Исключение представляют крутильные весы повышенной точности с наибольшим пределом взвешивания 50 мг, на которых можно поверять образцовые гири 1-го разряда массой от 0,05 до 50 мг. До последнего времени все образцовые весы строились на принципе равноплечего рычага--коромысла. Для примера на рис. 113, с показаны образцовые весы 4-го разряда с наибольшим пределом взвешивания 1; 5; 20 и 50 кг, а на рис. 113, б -их кинематическая схема.

Коромысло 9 имеет опорную призму 8 и две грузоприемных призмы 5 и 10, к которым с помощью серег 3 и 12 подвешены чашки 1 и 14. К коромыслу прикреплена стрелка 16, которая вместе с коромыслом совершает колебания параллельно отсчетной шкале 17. Для увеличения разрешающей способности отсчета длина стрелки L в несколько раз больше длины плеча а коромысла. Для уменьшения износа призм и подушек весы снабжены изолиром, состоящим из эксцентрика 19, штока 18, подхватов 2 и 13 и упоров 6 и 15. При повороте эксцентрика 19 против часовой стрелки шток 18 опускается, коромысло 9 садится на упоры 6 и 15, а серьги 3 и 12 - на подхваты 2 и 13. Этим достигается полное отделение всех трех призм от подушек.

Весы снабжены регулятором чувствительности в виде двух грузиков 7 и регулятором тары в виде двух грузиков 4 и 11. Помимо последних грузиков на коромысле может быть укреплен флажок (на схеме не показан), поворотом которого также можно регулировать положение равновесия ненагруженных весов.

Для уравновешивания нагрузки в этих весах применяют гири, помещаемые на одну из чашек вручную.

Весы более высоких разрядов отличаются от описанных только тем, что имеют более высокие метрологические показатели и помещены в застекленную витрину для уменьшения влияния темпер атур>1 и воздушных потоков.

Весы с небольшим пределом взвешивания снабжены воздушными успокоителями и оптическими отсчетными устройствами (см. § 19).

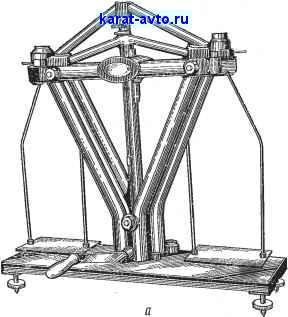

Рис. ИЗ. Образцовые весы (а) и их кинематическая схема (б)

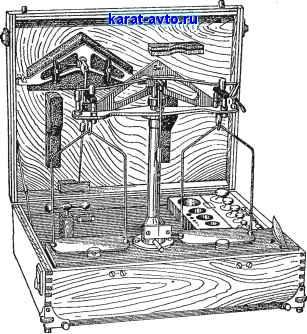

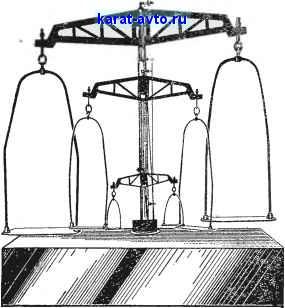

Рис 114. Разъездные образцовые весы с двумя коромыслами (с) и с тремя (б)
