конца стрелки; если плечо нагрузки отклонится на величину х, то конец стрелки пройдет расстояние пх.

Это правило дает возможность вывести графический способ нанесения шкалы циферблата.

Пусть (рис. 107) радиус шкалы (расстояние от точки опоры до конца стрелки) равен R. Проведем делительную линию шкалы АВ и касательную CD. Предположим, что ОЕ - положение стрелки при нагрузке 0,5 Q, соответствующей горизонтальному положению плеча нагрузки Ь. Пусть при изменении (увеличении или уменьшении) нагрузки на весах на единицу массы стрелка отклонится на угол ф. Этому углу будет соответствовать: на дуге АВ отрезок EEi и на касательной CD отрезок SSj.

Отложим по касательной CD по ту и другую сторону от точки S равные отрезки SSi=SiS2= ... =Sn-i S . Соединим все точки S, S], S2,..., Sn с центром О шкалы. Прямые SiO, S2O,..., SnO отсекут от окружности дуги EEi; Е1Е2,En-i En, пропорциональные тангенсам углов отклонения стрелки.

Согласно уравнению (30) при увеличении нагрузки на весах в два, три и т. д. раза отрезок SSi на касательной также соответственно увеличивается. Поэтому каждая часть дуги SSi, SiS2ht. д. будет соответствовать изменению нагрузки на единицу .массы.

Отсюда следует, что шкала будет неравномерной и симметричной по отношению к точке Е. Наибольшие деления ЕЕх окажутся в середине шкалы, наименьшие En-i En - по концам шкалы.

Так как шкала описанного выше квадранта пропорциональна тангенсу угла его отклонения, то квадрант называют tg-к в а д-рантом.

Для уменьшения неравномерности шкалы в некоторых конструкциях весов применяют sin-квадрант. В этом квадранте (рис. 108) заменяют призму В кулачком радиусом Ь, огибаемым гибкой стальной лентой, на которую воздействует как тарная нагрузка Т, так и полезная нагрузка Q. Противовес Pi здесь также подвешен с помощью гибкой стальной ленты на кулачок радиусом а.

Когда весы не нагружены (рис. 108, а), уравнение равновесия квадранта

P,a-Pcs\no.-TbG. (311

При нагрузке квадрант поворачивается на угол с;

(рис. 108,6) и уравнение принимает вид

Р,а-ТЬ- Ь^О. (32)

Вычитая уравнение (32) из уравнения (31), получим

&-Pcsina = 0, (33)

откуда масса противовеса 150



Z7 27 , 27 27 , 27 27 , 27 27 27 27

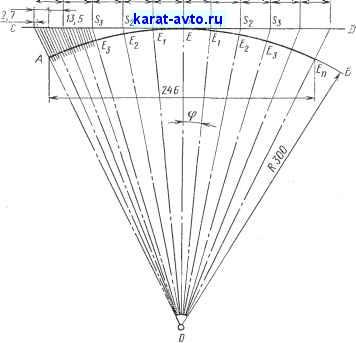

Рис. 107. Геометрический способ нанесения шкалы .пя tg-квадранта


а о

Рис. 108. Схема sin-квадранта



2с . sin а

Для того чтобы найти графический способ нанесения шкалы, преобразуем уравнение (33)

sin а.

Заменим sin а в полученном уравнении на--

Q Рс

где у - линия sin а. Pi

Здесь -р- является постоянной, а у - переменной величиной,

возрастающей прямо пропорционально нагрузке.

Таким образом, в этом случае для нанесения шкалы (рис. 109) необходимо соединить крайние точки А и В прямой и разделить ее на равные отрезки 1, 2, 3, 4 и т. д. Радиусы, проведенные через эти точки, отсекут на шкале деления, пропорциональные синусам угла отклонения стрелки. Такая шкала при небольших углах отклонения стрелки более равномерна. Так, например, при изменении угла а от О до 15° разница между начальным и конечным делениями шкалы доходит при tg-квадранте до 5%, а при sin-квадранте всего до 2%.


Рис. 109. Геометрический способ нанесения шкалы для sin-квадранта

Весы с описанными выше квадрантами, имеющими два противовеса Р и Pi, применяют сравнительно редко (главным образол; в конвейерных весах). Гораздо большее распространение имеет tg-квадрант с одним противовесом Р (рис. 110), который применяется в настольных весах (см. рис. 149).

Для того чтобы все части весов находились в постоянном положении (под натягом) при отсутствии нагрузки, квадрант рассчитан так, что при ненагруженных весах ось АС, проходящая че-
