Вертикальные перемещения червяка 19 ограничивает микропереключатель 22.

Одновременно со съемом гирь червяк 19 воздействует на червячное колесо 17, на одной оси с которым сидит шестерня 18. Вращаясь, эта шестерня передвинет горизонтальную зубчатую рейку 15, которая при своем движении вращает шестерню 16. Последняя воздействует на вертикальную зубчатую рейку 9, связанную штангой 10 с зубчатой рейкой 13, находящейся внутри указательного устройства.

Движение рейки 13 передается шестерне 12, на одной оси с которой сидит диск и. На диске навесены цифры О, 5 и 10, которые появляются в окне циферблата. Рядом с окном на циферблате написаны четыре нуля. Таким образом при визуальном отсчете массу груза определяют по сумме цифр на указателе и на шкале циферблата.

Для предохранения указательного устройства от запыления в шкаф промежуточного механизма встроен жидкостный затвор 14.

УСТРОЙСТВА ДЛЯ УСТАНОВКИ ВЕСОВ § 25. Станины весов

Устройства, на которых смонтированы рычажные системы, а также арретиры и изолиры, называются станинами весов.

Станины весьма разнообразны по конструкции. Для примера на рис. 85 показана станина лабораторных весов, состоящая из деревянной доски 2 и колонки 3 с головкой 6. Доска может быть изготовлена не только из дерева, но и из пластмассы, чугуна (у больших весов), листовой стали.



Рис. 85. Станина лабораторных весов



Для установки весов по отвесу к доске прикреплены три винтовых ножки 1, и Yi 12. Во многих конструкциях ножка неподвижна. Отвес 14 подвешен на шнурке из шелка или синтетических материалов к винту 15, укрепленному в головке 6, а неподвижный указатель отвеса 13 закреплен в основании колонки 3. Внутри колонки имеются направляющие втулки, в которых вертикально перемещается шток 8, несущий обойму опорной подушкц 7 коромысла весов.

Нижним торцом шток опирается на эксцентрик 9, сидящий на одной оси с рукояткой 10.

Эксцентриковое устройство служит для подъема и опускания коромысла. На рис. 85 показано положение, когда шток поднят и коромысло может колебаться. Если повернуть рукоятку 10 на 180° против часовой стрелки, то коромысло опустится и сядет на два упора 5, а опорная призма отделится от подушки 7. Для отсчета колебаний коромысла служит шкала 4, прикрепленная к колонке.

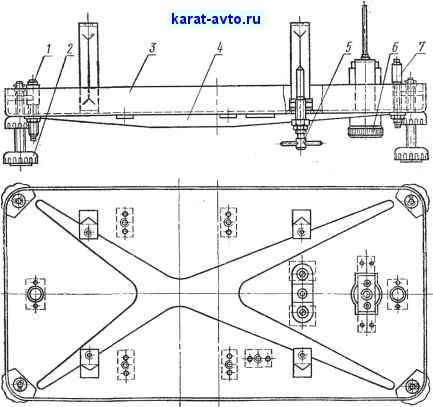

Рис. 86. Станина настольных весов



Станины настольных весов отливают из чугуна, алюминия или штампуют из листовой стали. На рис. 86 приведена штампованная станина настольных циферблатных весов. Она имеет форму , коробки с бортами 3 и ребрами жесткости 4. Помимо опор для подушек корбмысла станина несет успокоитель 6, изолирующий винт 5, с помощью которого можно изолировать призмы от подушек, и ограничители колебаний весов 7 и 7. Для установки весов по уровню служат четыре винтовых ножки 2.

Станины передвижных неравноплечих весов часто называют рамами. Их изготовляют из чугуна, листовой стали и дерева. Станины небольших весов (для взвешивания не более 150 кг) отливают в некоторых случаях из алюминия.

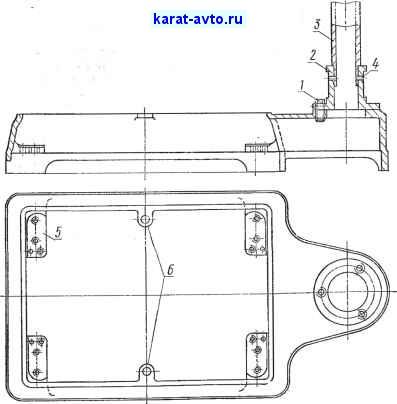

Чугунная станина, изображенная на рис. 87, имеет по углам четыре прилива 5, к которым прикрепляют обоймы (коробки) с подушками (см. рис. 48) под опорные призмы рычагов. Приливы 6 имеют отверстия, через которые проходят пальцы (см. рис. 22), предохраняющие платформу от соскакивания с рычагов. Сверху


Рис. 87. Станина передвижных неравноплечих весов
