Шкалой называется совокупность отметок, изображающих ряд последовательных чисел, соответствующих значениям измеряемой величины.

Шкалы, наносимые на циферблаты, разделяются

а) по начертанию:

прямолинейные - горизонтальные или вертикальные; дуговые (при угле дуги до 180° включительно) -горизонтальные, вертикальные или наклонные; круговые (при угле дуги более 180°);

б) по характеру расположения отметок:

равномерные - отнощение длины наибольщего деления) к наименьщему не превыщает 1,3 при постоянной цене деления;

неравномерные - отнощение длины наибольщего деления к наименьщему той же цены превыщает 1,3;

в) по освещенности: несветящиеся;

подсвеченные падающим или проходящим светом от искусственного источника;

светящиеся (со светящейся массой постоянного или временного действия);

г) по Mecfy расположения нуля: с нулевой отметкой слева;

с нулевой отметкой справа; с нулевой отметкой в центре;

д) по количеству строк в одной щкале: однострочные;

двухстрочные; . многострочные. Шкала по всей длине должна быть разделена отметками на ряд основных интервалов; основные интервалы могут быть разделены отметками на промежуточные интервалы; каждый основной и промежуточный интервалы могут быть разделены отметками на деления.

Цена деления щкал весов должна быть выражена в миллиграммах, граммах, килограммах или тоннах и соответствовать одному из чисел ряда: ЫО ; 2-10 ; 5-10°, где а - целое положительное или отрицательное число или нуль.

Цена деления шкал коромысловых лабораторных весов может не соответствовать указанным выше требованиям.

Шкалы коромысловых весов делятся на основные и дополнительные. Основная шкала служит для взвешивания во всем диапазоне нагрузок от наименьшей до наибольшей, а дополнительная- для уравновешивания части нагрузки. Значение дополнительной шкалы должно быть равно: у гирных весов - значению массы наименьшей гири из комплекта, прилагаемого к весам, у шкальных весов - значению наименьшего деления основной шкалы.



Помимо шкал на коромысла гирных весов наносят следующие надписи: товарный знак завода-изготовителя; заводской номер; год вьшуска; отношение плеч; наибольший и наименьший пределы взвешивания от ... До ... . кг ; номер стандарта.

Ка коромысла шкальных весов наносят те же надписи, за исключением наибольшего предела взвешиваний.

У лабораторных весов 3-го и более высоких классов или разрядов все эти надписи наносят не на коромысле, а на табличке, укрепленной на витрине весов.

На циферблат квадрантных весов наносятся наименование или товарный знак завода-изготовителя (если циферблатное устройство поставляется по кооперации, наносят также и наименование предприятия, изготовившего это устройство); заводской номер; год выпуска; цена наименьшего деления шкалы циферблата; наибольший и наименьший* пределы взвешиваний; номер стандарта.

В циферблатных устройствах со стрелкой, расположенной в одной плоскости с циферблатом, допускается наносить обозначения на металлической пластинке, укрепляемой с наружной стороны циферблатного указателя.

В лабораторных коромысловых весах циферблатом служит плоская неподвижная пластина (см. рис. 59), на которой нанесена прямолинейная равномерная шкала, служащая для отсчета отклонений (элонгации) стрелки.

Помимо этого на коромысла лабораторных весов высокой точности или на планки, прикрепленные к коромыслу, наносят прямолинейную равномерную шкалу (см. рис. 60), называемую рейтерной, так как по ней перемещается гиря-рейтер, служащая для уравновешивания долей миллиграмма.

Наконец, весы высокой и специальной точности снабжены прямолинейной и равномерной микрошкалой, которую устанавливают на стрелке или на одном из концов коромысла. Микрошкалу наносят на прозрачную пластинку и с помощью оптической системы проецируют на матовый экран.

В лабораторных квадрантных весах применены дуговые неравномерные шкалы.

У коромысловых неравноплечих весов циферблатом является лицевая сторона коромысла или планки, укрепленной на коромысле или на передвижной гире. Шкалы наносят прямолинейные, равномерные.

В циферблатных настольных весах, изготовляемых в СССР, применены плоские неподвижные циферблаты с дуговой неравномерной шкалой в пределах 46-55°. Циферблаты обычно бывают двусторонними, один - к продавцу, а другой - к покупателю. В этом случае циферблат, обращенный к продавцу, имеет нулевую отметку шкалы слева, а обращенный к покупателю - справа.

* На циферблатах указательных устройств, предназначенных для весов, не имеющих дополнительных уравновешивающих устройств с накладными или передвижными гирями, указывается только наименьший предел взвешивания.

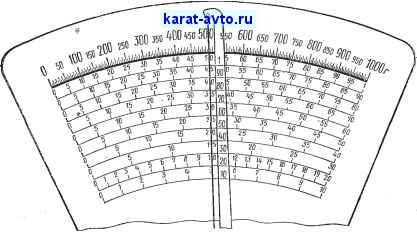

Помимо весовой шкалы на циферблате настольных весов может быть нанесена шкала-ценник. Для примера на рис. 79 изображена шкала-ценник для товаров стоимостью от 10 нон. до 1 руб. за килограмм. В этом случае на циферблате нанесена 10-строчная шкала цен. Нижняя строка соответствует цене 10 коп., а верхняя I руб. На стрелке также имеется десять строк с обозначениями от 10 коп. до 1 руб. Указатель равновесия у таких весов выполнен не в виде заостренного конца, а в виде нити, натянутой параллельно стрелке. Пересечение нити со строчкой, соответствующей цене товара, доказывает стоимость покупки. На рисунке стрелка стоит на делении 500 г и показывает цену от 5 до 50 коп.


Рис. 79. Шкала-ценник

В циферблатных передвижных и стационарных весах применяют плоские неподвижные циферблаты с круговой шкалой до 360°. Все требования к конструкции этих циферблатов и шкал подробно изложены в ГОСТ 9483-60 Приборы весоизмерительные. Указатели циферблатные квадрантные круговые , а потому здесь не приведены.

§ 24. Промежуточные механизмы

Основной задачей промежуточного механизма является уменьшение и передача усилия от рычажной системы к указательному устройству.

Простейшим промежуточным механизмом является подкоро-мысловый рычаг 1 шкальных весов (рис. 80). В этих весах усилие Q от рычажной системы передается через тягу 8 на призму 7 подкоромыслового рычага 2-го рода 1. Призмой 2 рычаг опирается на серьгу (или кронштейн) 3, прикрепленную к полке 4, а
