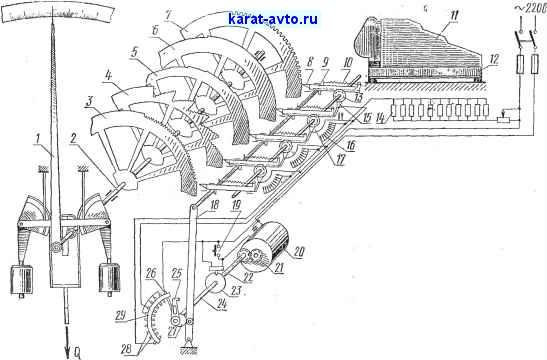

Рис. 77. Отсчетцое устройство с механическим опросом



весия весовой системы либо нажатием кнопки 19 (пуск), либо автоматически приводится в действие устройство для передачи результатов взвешивания на регистрирующий прибор. Это устройство содержит: опрашивающий механизм, привод, опрашивающий и запоминающий коммутаторы.

Опрашивающий механизм состоит из зубчатых реек 9, пружин 10, щупов 8, шестерен 13, электроконтактных щеток 15, контактных систем запоминающего коммутатора 16 и токоподводя-щих шин 17.

Привод включает в себя двигатель 20 с редуктором, зубчатую передачу 21, рабочий вал 24, однобортную шайбу 23, микровыключатель 22, пусковую кнопку 19, кулачок 27 и кулису 18.

Опрашивающий коммутатор состоит из корпуса 29 с подводящим контактом 26 и опрашивающей щеткой 25 и контактов 28.

При включении устройства шайба 23 замыкает контакты микровыключателя 22 и держит их замкнутыми до тех пор, пока рабочий вал 24 не сделает одного полного оборота. Кулиса 18 отпускает опрашивающий механизм для снятия показаний с кодовых дисков, устанавливая щетки запоминающего коммутатора в положение, соответствующее коду, и держит их некоторое время в таком положении.

В момент, когда щетки коммутаторов неподвижны, опрашивающий коммутатор производит опрос запоминающего коммутатора поразрядно, начиная с высшего разряда, и вводит данные в счетную машину. После окончания ввода данных кулиса 18 начинает отводить опрашивающий механизм в исходное положение, а опрашивающий коммутатор включает контакт клавиши Ч- счетной машины, после чего привод машины срабатывает и число, переданное с кода, печатается на бумажной ленте и одновременно откладывается в суммирующий счетчик.

Последние контакты опрашивающего коммутатора могут быть использованы для дачи импульсов исполнительным механизмом в целях продолжения автоматического цикла.

Перемещение щеток запоминающего коммутатора происходит при отсутствии тока, что предотвращает их обгорание и замыкание соседних контактов. Ток проходит через запоминающий коммутатор только тогда, когда начинает работать опрашивающий коммутатор.

В качестве дистанционного регистратора используется десятиклавишная счетная машина И с печатающим аппаратом. В машине имеется элетромагнитное управление 14 клавиатурой, расположенное в цокольной приставке 12 внизу машины.

Указательные устройства с фотоэлектрическим опросом более совершенны и надежны в работе, так как кодовые диски в них заменены кодовым барабаном с прорезями, соответствующими четырем разрядам цифр, щупы - световым лучом. Световые сигналы преобразуются и передаются на цифропоказывающее отсчетное устройство и регистрирующий прибор.



На рис. 78 показано указательное устройство, построенное по описанному выше методу. Здесь квадрантный механизм, заключенный в корпус 2, с помощью кодового барабана и светового луча выдает световые импульсы, преобразуемые в электрические сигналы, передающиеся на цифропоказывающее отсчетное устройство 3.

При необходимости показания отсчетного устройства могут быть сдублированы на световом табло, установленном рядом с

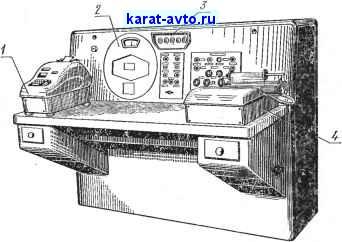

Рис. 78. Отсчетное устройство с фотоэлектрическим опросом

платформой весов для того, чтобы можно было видеть результаты взвешиваний, не входя в помещение.

Операционная машина 4, стоящая на столе устройства, отпечатывает на накладной следующие данные: дату (число, месяц, год), заводской номер весов, порядковый номер взвешивания, номер взвешенного автомобиля, результат взвешивания.

Контрольная машинка 1 отпечатывает на ленте те же данные, за исключением номера автомобиля. Эта машинка может быть установлена как в весовой будке, так и в другом помещении, например на диспетчерском пульте.

§ 23. Циферблаты и шкалы

В соответствии с ГОСТ 5365-70 циферблатом называется часть измерительного прибора, на которую нанесены шкала, числа отсчета и характеризующие прибор условные обозначения, надписи и знаки.

Циферблаты весов разделяются по форме на плоские и цилиндрические, по конструкции - на неподвижные и подвижные.
