ник, опорная призма прикреплена с помощью винтов 4 и штифтов 12, а стрелки прикреплены винтами 2 и штифтами 3. Для регулировки положения центра тяжести служит груз 9, передвигаемый по винтовому стержню 8. По окончании регулировки груз законт-ривают гайкой 10. Расчет квадранта приведен в § 39.

Указательное устройство платформенных передвижных и стаг щюнарных весов (рис. 74) смонтировано на направляющей рамке 2, находящейся в герметичном корпусе 5. К рамке 2 прикреплены стальные ленты /, служащие опорами для квадрантов 7. Квадранты соединены горизонтальным мостиком 4, на котором укреплена вертикальная зубчатая рейка 8, находящаяся в зацеплении с шестерней, сидящей на одной оси с указательной стрелкой 3, перемещающейся параллельно шкале, нанесенной на циферблате 6.

К квадрантам прикреплены грузоприемные ленты 9, которые с помощью траверзы 10 и тяги /} соединены с грузоприемной рычажной системой.

На рис. 75 представлена конструкция одного из квадрантов, который состоит из двух (переднего и заднего) малых опорных секторов 2, скрепленных винтами с большим грузоприемным сектором 1. На одной оси с секторами сидит кронштейн 5 с нарезным хвостовиком, несущим на себе противовес 7.

Положение кронштейна относительно секторов можно изменять при помощи двух установочных винтов 3 и окончательно фиксировать с помощью стопорного винта 4, а положение противовеса 7 на хвостовике кронштейна закрепляют гайками 6 и 9, а также стопорным винтом 8.

При нагружении весов (см. рис. 74) усилие через тягу 11 и траверсу 10 передается на грузоприемные ленты 9, которые опускаются вниз и поворачивают квадранты 7: один по часовой, а другой против часовой стрелки.

При повороте квадранты перемещаются вертикально вверх, перекатываясь по опорным лентам 1. Вместе с квадрантами перемещается вверх мостик 4 с рейкой 8. При этом рейка заставляет вращаться шестерню вместе с указательной стрелкой 3, перемещение которой пропорционально приложенной нагрузке Р.

Расчет этого квадранта весьма сложен, а потому в § 39 приведено только уравнение нагруженного и ненагруженного квадранта *.

За последнее время появилось очень много конструкций платформенных передвижных и стационарных весов с оптическими от-счетными устройствами. Эти устройства имеют самые различные конструктивные оформления, но в принципе сводятся к схеме, показанной на рис. 76.

Нагрузка Q, воздействуя через рычаг 2, связанный с успокоителем ) и несущий регулятор тары И, а также через гибкую

* Подробно этот расчет приведен в книге С. И. Гаузнера, С. С. Михайловского, В. В. Орлова [3].

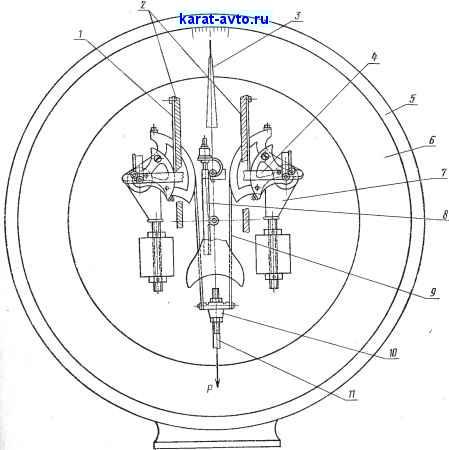

Рис. 74. Указательное устройство с квадрантами на упругих опорах



стальную ленту 5 на квадрант 6, заставляет последний отклоняться на угол, пропорциональный нагрузке. Вместе с квадрантом отклоняется прикрепленная к нему микрошкала 4. Луч света от источника 3, освещает микрошкалу через объектив 10. Изображение участка шкалы, соответствующего нагрузке, через оптическую систему 9 передается на зеркало 8, а затем на экран, установленный в отсчетном устройстве 7.



Рис. 75. Квадрант на упругой опоре

Рис. 76. Отсчетное устройство с оптической системой

Наибольший интерес представляют указательные устройства, регистрирующие результаты взвешивания и передающие их на расстояние. Эти устройства по методу опроса (снятия показаний) с квадрантного уравновешивающего механизма разделяются на два типа: с механическим опросом и с фотоэлектрическим опросом.

На рис. 77 показана принципиальная схема устройства с механическим опросом. Нагрузка Q воздействует на уравновешивающий механизм, устроенный по схеме, показанной на рис. 74. Ось 2 (рис. 77), на которой сидит указательная стрелка 1 для визуального отсчета показаний, удлинена и несет на себе четыре кодовых диска 4-7 и фиксирующий диск 3. На радиальных поверхностях дисков 4-7 нанесены углубления, соответствующие единицам, десяткам, сотням и тысячам килограмм. На фиксирующем диске 3 нанесено 1000 делений. Под действием нагрузки квадранты отклоняются и поворачивают ось и сидящие на ней диски на угол, пропорциональный нагрузке. При наступлении равно-
