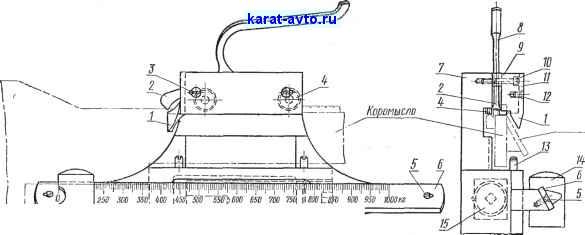

Рис. 71. Передвижная гиря с дополнительной шкалой



Гири стационарных весов (см. рис. 67, б) наиболее сложны по устройству. На рис. 71 показана одна из конструкций таких гирь. Корпус 7 и пластина 9, соединены между собой винтами 10. Пластина 9 закрыта крышкой И, закрепляемой винтами 12 и закрепителями 3 для нанесения государственного клейма. Край 1 крышки служит указателем. Шпильки 13 необходимы для регулировки зазора между гирей и коромыслом.

К корпусу 7 винтами 5 прикреплена линейка 6 с дополнительной шкалой, по которой перемещается гиря 14. Для передвижения гири служит рукоятка 8 с зубом 2, входящим в углубления на коромысле. Для облегчения передвижения гири в паз между


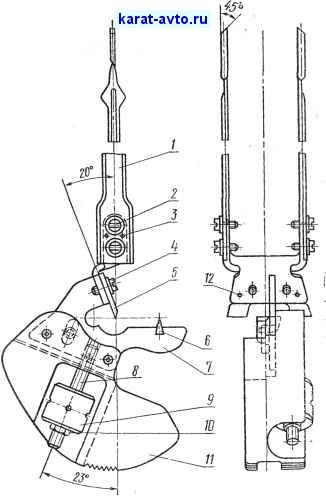

Рис. 72. Передвижная гиря с выдвижными линейками

корпусом 7 и пластиной 9 вставлены два ролика 4, катящиеся по направляющей на коромысле. Для подгонки гири по массе служит полость 15. Свинец, применяемый для подгонки, должен быть плотно закреплен в полости, так как если он будет смещаться, то весы будут изменять показания.

В конструкциях весов зарубежных фирм часто вместо дополнительных шкал и гирь применяют гири с выдвижными линейками (рис. 72). Здесь гиря 4 может передвигаться по коромыслу 3, на котором нанесена основная шкала, а дополнительные шкалы нанесены на выдвижных линейках 2 и 1.

Расчет массы гирь дается в § 38.

§ 22. Указательные устройства циферблатных весов

Уравновешивающей частью всяких циферблатных весов является маятниковый противовес - квадрант или два квадранта (см. рис. 68).

Наиболее распространенная конструкция квадранта настольных двухчашечных весов показана на рис. 73. Противовес Ни сердечник 7 прочно соединены между собой винтами и контрольными штифтами. Сердечник несет грузоприемную призму 6, опорную призму 5 и две стрелки /. Призма 6 запрессована в сердеч-
