При взвешиваниях на весах, снабженных успокоителями (см. § 46), положение равновесия определяют по формулам

/ + . или i: = :i±i?±, 2 3

где Li; Lr, Lg - положение стрелки после успокоения весов.

В целях уменьшения цены деления весов расстояние между штрихами шкалы делают весьма небольшим. Отсчитывать такие деления невооруженным глазом очень утомительно, а поэтому в новейших конструкциях весов применяют микрошкалы и оптические устройства. Конструкций оптических устройств очень много, но наиболее распространенной в СССР является система, показанная на рис. 65.

На стрелке укреплена прозрачная микрошкала 5, имеющая 200 делений с нулевой отметкой посередине. Эту шкалу освещает осветитель, в корпусе 1 которого установлена лампа 2. Луч света от лампы, проходя через линзы 3 а 4, микрошкалу 5 и объектив 6, попадает на зеркало 8, а отсюда на зеркало 7 и матовый экран 9. Линзы 3 и 4 проецируют нить лампы на шкалу 5 с увеличением Р' = 1,6, а шкала проецируется на экран с увеличением р'=30. Для получения на экране прямого изображения микрошкала перевернута сверху вниз и слева направо. Резкость изображения достигается путем регулировки объектива 6 вдоль оси на ±2 мм. Таким образом, на экране получается четкое изображение шкалы, совершающей колебания относительно неподвижной отметки.

Если шкала именованная, т. е. ее Цена деления выражена в долях миллиграмма (например, 0,1 мг), отпадает необходимость в рейтерной шкале.

Описание указательных устройств циферблатных лабораторных весов приводится в § 49.

§ 20. Указательные устройства коромысловых неравноплечих весов

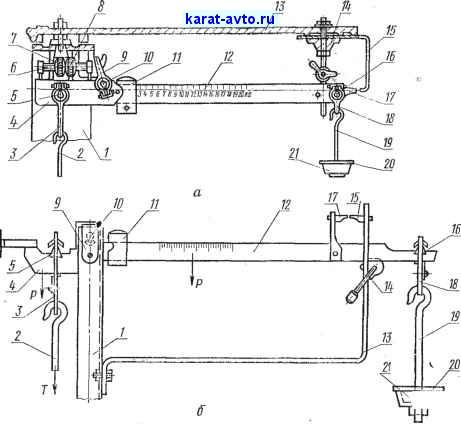

Наиболее широкое распространение получили два типа коромысловых указательных устройств неравноплечих гирных весов:

а) с коромыслом, подвешенным к колонке станины весов (рис. 66, а);

б) с коромыслом, опертым на колонку весов (рис. 66,6).

Коромысло состоит из основания 4, к которому приварен стержень (полотно) 12 с нанесенной на нем шкалой, по которой передвигается гиря . В коромысло запрессованы три двухконсольиых призмы 5, 10 и 16. Призма 5 является грузоприемной, так как она воспринимает нагрузку от грузоприемного устройства через тягу 2 и серьгу 3. Призма 10, опирающаяся на подушки серьги 9, служит опорой коромысла, а призма 16 несет серьгу 18 для подвески гиредержателя, на который помещены условные гири, уравновешивающие нагрузку на платформе. Гиредержатель состоит из стержня 19 и чаши 21 с крышкой 20.



7 8


- Рис. 66. Коромысло Пф-

Lj.-y/ ных весов:

а - подвешенное к колонке; б - опирающееся на колонку






111, 1Ч'!1ЧЧ1!ФМ1МЧ1

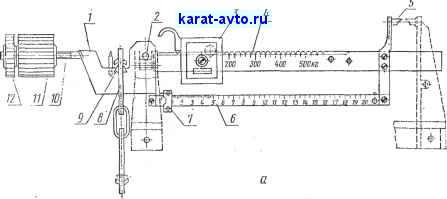

Рис. 67. Коромысло шкальных весов: й- с диумя шкалам)!; б-с дополнительной шкалой па гнпе
