Рис. 63. Шарнирная серьга лабораторных весов

Рис. 64. 5кала лабораторных весов



Призма удерживается в каретке четырьмя .винтами 15, -проходящими через выступы вилки. Сверху в призму упираются два винта 11, которые служат для установки призмы по высоте. Винтами/5 пользуются для установки призмы перпендикулярно к полотну коромысла и для перемещения призмы по горизонтали.

Для того чтобы подушка серьги прилегала к вершине призмы по всей длине, в лабораторных весах применяют шарнирные (компенсационные) серьги (рис. 63), состоящие из двух частей: дужки 2 и подвески 5, шарнирно соединенных между собой. Дужка 2 с помощью винтов 1 опирается на вкладыш 6 и конический подпятник 7, изготовленные из агата и вклеенные в планку 3. В эту же планку вклеена подушка 4. Такая конструкция серьги обеспечивает полное прилегание подушки к вершине призмы, что необходимо для раиномерного распределения нагрузки по вершине призмы при колебаниях чашки весов.

Весы высокой точности снабжены отсчетной шкалой (рис. 64), которая отличается от шкалы, изображенной на рис. 59, тем, что ее нулевая отметка находится не в центре, а на правом или левом краю. Такое расположение нулевой отметки необходимо потому, что при точных взвешиваниях не ожидают полной остановки стрелки, так как это отнимает очень много времени, а определяют положение равновесия по двум, трем и четырем отклонениям (злонгациям) стрелки, следующим друг за другом. Эти отклонения принято обозначать буквами 1ь h, h, li.-

Если положение равновесия L определяют из двух отклонений,

L-; (П)

если положение равновесия находят по трем отклонениям, то берут среднее арифметическое из двух пар наблюдений *

Если нуль расположен посередине шкалы, то наблюдения справа от нуля записывают со знаком -Ь , а слева - со знаком - ; подсчет ведут как с алгебраическими числами. Например, при трех отклонениях /i-l-4,0; /2-7,0;/з+3,6на основании формулы (12) +4,0-f 2(-7,0)-ЬЗ,6 4

Расположение нуля посередине шкалы может легко привести к ошибкам в знаке, и поэтому рекомендуется наносить нуль на крайнем делении шкалы.

* Наиболее вероятным является результат, полученный из четырех отклоне-

НИИ по формуле L= \ (см. Д. И. Менделеев. Опытное исследование

колебаний весов), но, так как наблюдение четырех элонгации занимает много времени, его используют только при самых ответственных взвешиваниях.



Изображение шкалы

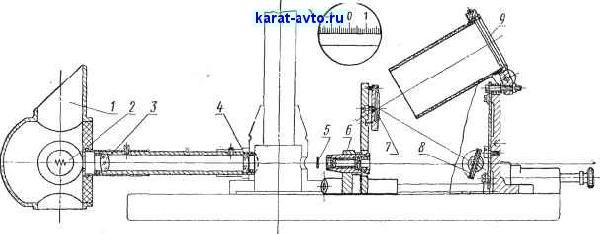

Рис. 65. Оптическое устройство
