i I


Piic. 49. Опорные серьги для прпзмы: а - одиокоисолыюй; б - двухконсолыюй




ненных нарезной муфтой 3. Гайки 2 к 4 служат для закрепления муфты после того, как длина тяги отрегулирована надлежащим образом.

На рис. 52 показаны плоские серьги с подушками для открытых призм. Если же рычаги имеют двухконсольные призмы, плоские серьги заменяют серьгами, показанными на рис. 49, б.



Рис. 50. Соединительные серьги:

а - для прнзм с рабочими ребрами в одной плоскости; б - для призм с рабочими ребрами 3 перпендикулярных плоскостях; в - кольцо

Серьги 1 И проушины 2, изображенные на рис. 49, рассчитывают на прочность в сечении /-/ по приближенной формуле

о = 125Я jQQ jpj, F sin a

где P - растягивающая сила;

F - площадь поперечного сечения;

а - половина центрального угла соприкасания. Серьги всех остальных типов (см. рис. 50 и 52), а также тяги рассчитывают на растяжение в опасных сечениях /-/ по формуле

о = -~< 1400 кГ/см (140 МПа),

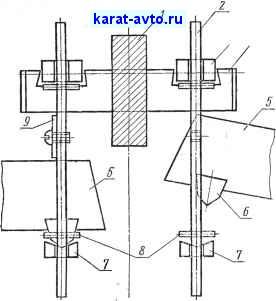

Рис. 51. Узел соединения рычагов



и

Р О

Рис. 52. Тяги:

Q - ПОСТОЯННОЙ длины; б - переменной длины
