! I

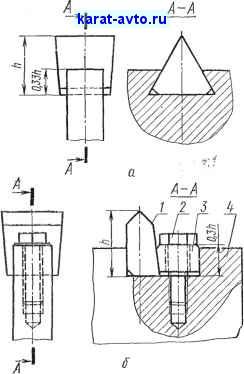

Рис. 37. Методы крепления открытых стальных призм:

о - на плотную посадку; б - с помощью вкладыша

Рис. 38. Методы крепления закрытых призм: й -в -на конусную посадку; г-на конусную посадку с затяжкой



А~А

Канадка

1 /


А

Рис. 39. Крепление призмы с помощью обжимки

> А-А

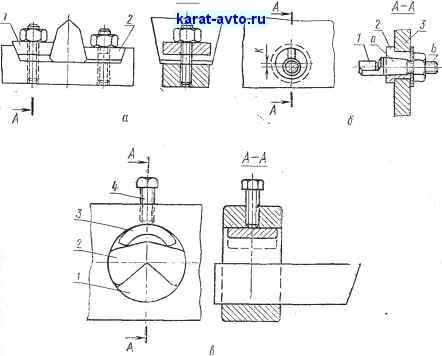

Рнс. 40. Методы крепления призм, применяемые за рубежом:

* - с помощью язух вк.1аяышей; б - с помощью разрез.чой втулки; к - с помощью пружи-И, кящего вкладыша



весов, так как призму можно заменять несколько раз без повреждения стенок отверстия в рычаге.

При плотной же конусной посадке при каждом заколачивании призмы отверстие в рычаге увеличивается, и после нескольких заколачиваний (что часто делают при юстировке весов) приходится заменять нормальную призму запасной с более полным хвостовиком, а это связано с большими затруднениями, так как требует производства запасных призм.

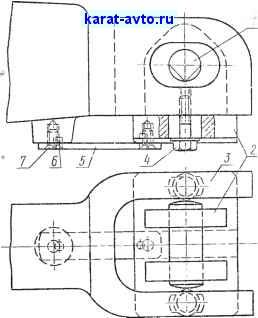

Рис. 41. Призмы Б каретке

В некоторых конструкциях стационарных весов применяют передвижные призмы. В этом случае (рис. 41) двухопорную призму / (см. рис. 34, л) закрепляют в каретке 2. Каретку прикрепляют к рычагу 3 с помощью винтов 4, проходящих через отверстия в каретке. Когда каретка установлена в необходимое поло--жение, ее фиксируют с помощью планки 5 и винтов 7, а винты закрепляют с помощью медных или алюминиевых штифтов 6, на которые наносят государственное клеймо.

Методы крепления призм в лабораторных весах описаны в § 19.

§ 14. Расчет призм

Призмы рассчитывают на контактные нагрузки в рабочем ребре и на прочность.
