Значения массы гирек, подсчитанные по уравнению (93) для спиртомеров массой в диапазоне 28-30 г, приведены в ГОСТ 3638-53 в виде таблицы. Данные этой таблицы учитывают также поправки на влияние мениска, о которых говорилось выше.

Как видим, массы гирек зависят от массы самого спиртомера, в связи с чем гирьки, относящиеся к определенному спиртомеру, нельзя применять с другим спиртомером (см. § 152),

§ 156. Образцовый металлический спиртомер 1-го разряда

Образцовый металлический спиртомер 1-го разряда по форме подобен рабочему металлическому спиртомеру, но не имеет шкалы и гирек. Отличительной особенностью спиртомера 1-го разряда является высокая чувствительность, которая достигается применением тонкого уддиненного верхнего стержня цилиндрической формы (диаметром 1,5-1,7 мм).

Спиртомер 1-го разряда представляет собой комплект из двух одинаковых приборов с круговой отметкой на верхнем стержне; у одного прибора отметка нанесена в верхней части стержня, у другого--в нижней, причем под каждой из этих отметок предусмотрена дополйительная, контрольная отметка, облегчающая пользование спиртомерами. Массы спиртомеров подобраны таким образом, что в одном и том же спиртовом растворе (первом предельном спирте) каждый прибор погружается до верхней отметки.

Применение одновременно двух спиртомеров позволяет легко обнаруживать расслоение раствора, являющееся следствием плохого перемешивания.

Спиртомер 1-го разряда служит для проверки правильности нанесения крайних штрихов шкалы у образцовых 2-го разряда и рабочих металлических спиртомеров при их изготовлении или ремонте. Эту проверку проводят в первом предельном спирте, где спиртомер без гирьки должен погружаться до нижнего штриха шкалы, а с гирькой 90 - до верхнего штриха, причем показания спиртомера могут колебаться в пределах, ограничиваемых контрольными отметками у крайних штрихов шкалы.

Требуемую плотность спиртового раствора (qi=0,81100 г/см) устанавливают по образцовому металлическому спиртомеру 1-го разряда.



Глава XXV

ПОВЕРКА АРЕОМЕТРОВ*

§ 157. Оборудование ареометрической лаборатории

Помещение поверочной ареометрической лаборатории должно быть светлым, чистым и защищенным от сотрясений и толчков.

Температура воздуха в помещении не должна резко колебаться. Если окна выходят на солнечную сторону, их следует завесить плотными шторами, а работу выполнять при искусственном освещении; электрические лампы рекомендуется располагать позади рабочего места лаборанта.

В лаборатории должны быть установлены глубокая и широкая водопроводная раковина и два вытяжных шкафа.

Рабочие столы рекомендуется иметь удлиненные (размер доски 40X150 см) с отставленными для устойчивости задними ножками.

При массовых поверках повышению производительности труда способствует использование стола, выполненного в виде полукольца. На столе размещаются последовательно цилиндры с жидкостями в количестве, равном числу поверяемых точек ареометра. Лаборант сидит на поворотном стуле в центре.

В лаборатории необходимо предусмотреть соответствующие средства противопожарной безопасности и охраны труда, как-то: огнетушитель, асбестовую простыню, ведро с песком, специальный шкаф для хранения легковоспламеняющихся жидкостей, вытяжной шкаф. Для поверки стеклянных ареометров (образцовых 1-го, 2-го разряда и рабочих) лаборатория должна быть оснащена следующими приборами и приспособлениями:

1) эталонными денсиметрами, а также образцовыми 1-го и 2-го разрядов ареометрами в соответствии с поверочной схемой;

2) нефтеденсиметрами, денсиметрами общего назначения типа II, спиртомерами типа А по ГОСТ 3637-59 и сахаромерами типа Д по ГОСТ 8667-58;

3) образцовыми жидкостными термометрами 2-го разряда с ценой деления шкалы 0,ГС и пределами измерений О-50; 50-100; -30---25°C, а также другими приборами и оборудованием для поверки термометров, встроенных в ареометры (см. инструкцию 159-60 по поверке стеклянных жидкостных термометров);

4) стеклянными цилиндрами высотой 500-520 мм (ГОСТ 9545-60);

* Инструкция 261-61 по поверке стеклянных ареометров; инструкция-264-54 по поверке металлических спиртомеров; инструкция 267-54 по поверке клеемеров; методические указания № 255 по поверке образцовых денсиметров; методические указания № 256 по поверке образцовых сахаромеров; методические указания № 265 по поверке образцовых стеклянных спиртомеров 1-го разряда.



5) специальным стеклянным цилиндром со сливной трубкой в верхней части (для поверки в диапазоне плотностей 1,0-1,4 г/смЗ);

6) техническими весами класса 2 с наибольшим пределом взвешивания 200 г и разновесами. Для установки ареометров при взвешивании применяют специальную подвеску (рис. 317);

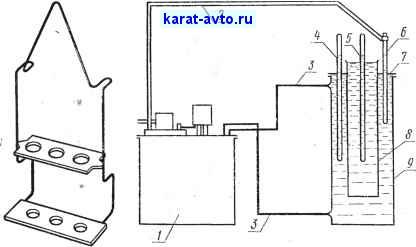

Рис. 317. Подвеска к весам для взвешивания ареометров

Рис. 318. Схема термостатной установки ВНИИГК;

1 - термостат; 2 - электропровод; 3 - шланг; 4 - термометр; 5 -образцовый термометр; 6 -контактный термометр; 7 - крышка 8 - цилиндр; 9 - ванна

7) образцовым металлическим спиртомером 2-го разряда (для поверки рабочих металлических спиртомеров);

8) термостатными установками (для поверки металлических спиртомеров и клеемеров);

9) водяными ваннами в виде стеклянных цилиндров диаметром 220-240 мм и высотой 530-550 мм;

10) штангенциркулем с ценой деления нониуса 0,05 мм;

11) вспомогательными принадлежностями.

Стеклянные цилиндры, в которых поверяют ареометры, должны иметь внутренний диаметр 100-120 мм для одновременной поверки не более двух ареометров или 170 мм для одновременной поверки партии ареометров (не более пяти).

Термостатная установка для поверки образцовых металлических спиртомеров 2-го разряда, предложенная во ВНИИГК (рис. 318), представляет собой наполненную водой ванну (из прозрачного материала), в которую погружен стеклянный цилиндр 8 (диаметром около 150 мм, высотой не менее 450 мм) с поверочной жидкостью. Ванну герметически закрывают крышкой, которая яв-
