самотеком в бак автомобиля. Каждый поворот рукоятки крана вызывает перемещение стрелки счетного указателя разового отпуска на одно деление шкалы, кратное 5 л, а правого ролика счетного суммирующего указателя - на одну цифру, также кратную 5 л.

Таким образом в счетном механизме имеются два указателя - стрелочный и роликовый. По показаниям первого учитывают количество топлива, выданного при заправке автомашины, по показаниям второго - суммарное количество выданного топлива за сутки, месяц и т. д. Предел показаний стрелочного счетного указателя - 50 л, роликового - 100000 л. Крайний правый ролик последнего имеет цифры О и 5, а остальные четыре - от О до 9 в нарастающем порядке.

При работе колонки одновременно со сливом из одного сосуда происходит заполнение другого, и воздух, вытесняемый из этого сосуда, поступает в опорожняющийся сосуд, способствуя своим давлением сливу топлива. Если во время слива в сосуде образовалось разрежение, то срабатывает клапан 9, открывающий доступ воздуха в сосуд извне.

Вместимость каждого мерного сосуда регулируется с помощью шайб вытеснителей. Шайбы надеты на стержень, расположенный внутри сосуда и крепящий мерный сосуд к поддону и к крышке.

Колонки поверяют в порядке, изложенном в инструкции 23-63. При поверке колонок с мерными сосудами определяют вместимость каждого мерного сосуда и погрешность покйзаний колонки.

При определении вместимости мерный сосуд заполняют керосином (бензином) до отметки, ограничивающей его вместимость, а затем сливают жидкость в мерник. Если при этом применяют

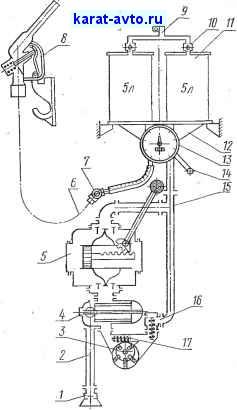

Рис. 288. Гидравлическая схема топливо-раздаточной колонки 376М



мерник вместимостью 5 л и уровень жидкости в нем установится между отметками, ограничивающими его вместимость в пределах ±0,5% номинального значения, то вместимость мерного сосуда находится в пределах допуска.

При определении погрешности показаний колонки/ из нее в мерник вместимостью 50 л сливают последовательно 10 доз по 5 л и по положению уровня жидкости в мернике устанавливают, находятся ли показания колонки в пределах допуска ±0,5%-

§ 128. Маслораздаточные колонки

В настоящее время выпускаются из производства и находятся в эксплуатации маслораздаточные колонки 3155 и 367М.

Маслораздаточная колонка 367М работает в комплекте с маслонасоснйй установкой 3160, компоновка которых показана на рис. 289.

Колонка состоит из маслосчетчика 7 со счетным механизмом и раздаточного рукава 9 с краном.

Маслосчетчик колонки установлен на стойке и закрыт кожухом 10. В колонке установлен объемный счетчик жидкости с четырьмя крестообразно расположенными цилиндрическими поршнями и золотниковым распределителем. Счетный механизм маслосчетчика имеет два счетных указателя - стрелочный и роликовый. Первый показывает количество масла, выданного при разовой заправке, второй - общее количество масла, выданного через колонку за учитываемый интервал времени (смену, сутки, месяц и т. д.).

Раздаточный рукав 9 колонки одним концом присоединен к счетчику, а на другом конце его укреплен раздаточный кран 8. В кране установлены последовательно два клапана, из которых первый предназначен для ручного управления колонкой (выдачи дозы), а второй действует автоматически. Автоматический клапан закрывает выходное отверстие из крана, он открывается под давлением масла и закрывается, когда давление падает примерно до 3-4 кГ/см2 (0,03-0,04 МПа). Автоматический клапан служит для поддержания раздаточного рукава в заполненном состоянии.

В состав насосной установки входят: погруженный в масло шестеренчатый насос 1, приводимый в действие электродвигателем 5; гидравлический аккумулятор 4, автоматический выключатель 5 и блок клапанов 6. На всасывающем патрубке насоса уста-овлен фильтр грубой очистки 2. Вся насосная установка смонтирована на плите, установленной на люке маслохранилища.

Пуск насосной установки осуществляется включением электродвигателя 3 в сеть посредством пакетного выключателя. При работающем насосе 1 масло поступает в него через фильтр грубой эчистки 2. Оно подается им одновременно в гидравлический аккумулятор давления 4 i\ в счетчик 7 колонки. На пути к счетчику




12 5

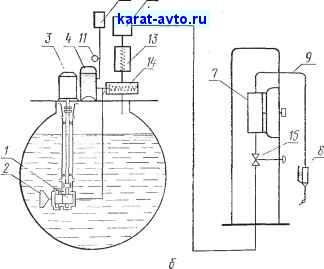

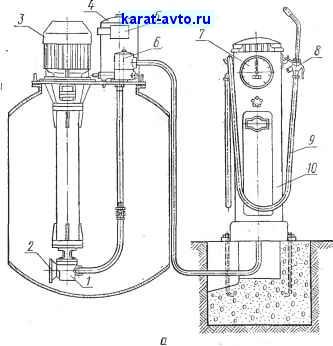

Рис. 289. Маслораздаточная колонка 367М с маслонасосной установкой 3160 (а) и ее гидравлическая схема (б)
