либо через газоотделитель 13, верхний обратный клапан 14, поршневой счетчик жидкости 2, индикатор /, раздаточный рукав 3 и кран 4 в топливный бак автомобиля, трактора и т. п. Выдача дозы прекращается автоматически механизмом задающего устройства колонки.

Раздато1/ный рукав колонки постоянно заполнен топливом. Освобождение его при прекращении работы колонки предотвращается автоматически клапаном 6, встроенным IB корпус раздаточного крана.

Счетчик жидкости, установленный в колонке, - объемный, четырех-поршневый (см. главу XVIII). Поршни его расположены горизонтально, размещены в четырехцилиндровом блоке и перемещаются в нем под действием разности давлений жидкости перед счетчиком и за ним. Перемещение поршней через редуктор и вертикальный вал передается счетному механизму 15.

Счетный механизм колонки учитывает объем жидкости, протекшей через счетчик, и показывает не только количество топлива, выданное при заправке каждого автомобиля, но и суммарное количество, пропущенное через колонку за любой интервал времени. Количество топлива при разовом отпуске показывает стрелочный счетный указатель 19 (предел показаний 100 л), а суммарное количество - шестироликовый счетный указатель 16 (предел показаний 1000000 л).

Газоотделитель 13, установленный перед счетчиком 2, выделяет из жидкости пузырьки воздуха, обеспечивая более точный

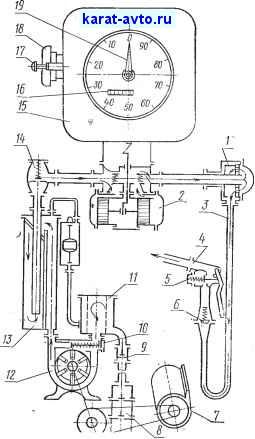

Рис. 287. Гидравлическая схема топливо-раздаточной колонки с приводом от электродвигателя и управлением от местного задающего устройства



учет жидкости, проходящей через колонку. Необходимость в газоотделителе обусловлена тем, что если в жидкость попал воздух, то счетчик, отсчитывая объем пропускаемой жидкости, покажет результат, в который включен и объем воздуха.

Индикатор колонки предназначен для контроля за работой газоотделителя. Через его прозрачное стекло ведется наблюдение за состоянием потока топлива. Отсутствие в потоке пузырьков воздуха указь^вает на исправную работу газоотделителя.

В корпусе Ьаздаточного крана встроены два клапана 5 и 6, из которых клапан 5 предназначен для ручного управления режимом производителы4ости колонки, а клапан 6 - автоматически прекращает выдачу топлива в тот момент, когда давление в системе понизится до 0,4-0,5 кГ/см2 (0,04-0,05 МПа).

Роторно-шиб'ррный насос колонки соединен с электродвигателем клиноременцой передачей, и вал его вращается со скоростью 650 об/мин. В насосе установлен перепускной клапан 10, открывающийся в момент прекращения выдачи топлива автоматическим клапаном 6 раздаточного крана. При этом насос будет работать на себя .

Топливораздаточные колонки со счетчиками жидкости предназначены для измерения количества жидких нефтепродуктов с вязкостью до 8 сСт (8 мкм/с^), в основном бензина, керосина и дизельного топлива.

При поверке колонок определяют их относительную погрешность. Образцовыми средствами служат образцовые мерники 2-го разряда. При выпуске колонок из производства или ремонта в стационарных мастерских поверку проводят при температуре топлива и окружающего воздуха 20+5° С. При других температурах в показания колонки следует вносить поправки.

Относительную погрешность колонки определяют при номинальной производительности двукратным измерением доз по 10 и 50 или 100 л для колонок номинальной производительности 25, 40 и 60 л/мин и доз 20 и 100 л для колонок номинальной производительности 100 и 160 л/мин. Дозы топлива, пропущенные через колонку, измеряют образцовыми мерниками, вместимость которых соответствует этим дозам.

Относительную погрешность вычисляют по формуле

В = 100

+ {tu - Q + Рм (0 - м)

где Vk и Vu - объем топлива, измеренный колонкой и в мернике соответственно, л; и - температура топлива в мернике и перед счетчиком колонки, °С;

to - температура мерника при его поверке, °С (20° С) ; (Зж - коэффициент объемного расширения жидкости (для бензина 0,00124, для керосина 0,0009, для дизельного топлива 0.008);



Ры - коэффициент объемного расширения материала мерника (для меди и ее сплавов - Q;000048, для коррозионностойкой стали - 0,000033).

Температурные поправки на расширение жидкост/к и материала мерника вводят при поверке колонок, температурные условия эксплуатации которых выходят за пределы 20±5°С.

Предел допускаемой относительной погрешности колонок, предназначенных для учетно-расчетных операций при поверке на рабочем топливе, составляет ±0,5%, предназначенны?! для внутрихозяйственного учета ± 1,0%. /

Отечественная и зарубежная практика показала, что колонки, предназначенные для отпуска бензина, могут быть поверены на керосине. При этом предел допускаемой относительной погрешности колонок для отпуска бензина, предназначенйых для учетно-расчетных операций, составляет от -0,3 до -f 0,7%, а для внутрихозяйственного учета -от-0,6 до +1,4%. Поверенные таким образом колонки позволяют измерять бензин с относительной погрешностью ±0,5%.

§ 127. Топливораздаточные колонки с мерными сосудами

В данное время выпуск колонок с мерными сосудами прекращен, однако в эксплуатации находится много таких колонок, имеющих заводские обозначения 318, 322-1 и 376М и отличающихся друг от друга только числом насосов и формой мерных сосудов.

Гидравлическая схема топливораздаточной колонки 376М. показана на рис. 288. Колонка состоит из следующих основных частей: двух мерных сосудов установленных на распределителе 12 с четырехходовым пробковым краном; счетного механизма 13 со стрелочным и роликовым счетным указателями; раздаточного рукава 6 с краном 8; двух насосов 5 и 5; фильтра 4 и трубопроводов, соединяющих отдельные узлы колонки в одну измерительную установку.

Под воздействием насоса 3 с приводом от электродвигателя топливо из хранилища через нижний обратный клапан 1, по трубопроводу 2 поступает в фильтр тонкой очистки 4 и насос 3. Последний подает топливо через верхний обратный клапан 16 по трубопроводу 15 через четырехходовой кран распределителя 12 в один из мерных сосудов 11.

Наполнение сосуда продолжается до тех пор, пока уровень топлива не достигнет нижней поверхности крышки. В этот момент ограничительный клапан 10 закроет отверстие трубки, соединяющей полости мерных сосудов, а перепускной клапан 17 откроет проход для топлива обратно в приемную полость насоса. С этого момента насос будет работать на себя .

После заполнения мерного сосуда поворачивают рукоятку 14 распределителя, и топливо из сосуда через сливной патрубок со смотровым глазком 7, раздаточный рукав 6 и кран 8 поступит
