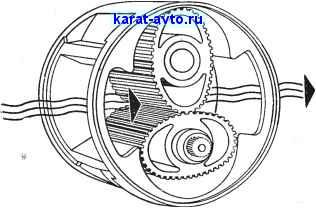

Рис. 278. Измерительная камера счетчика с овальными * шестернями


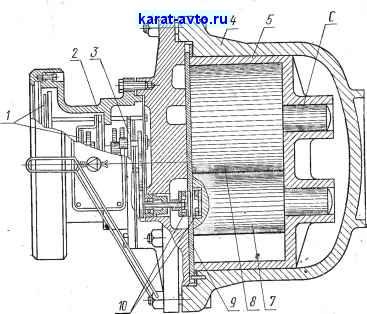

Рис. 279. Счетчик с овальными шестернями



Чйвающий ее по часовой стрелке. Крутящий момент левой шестерни равен нулю, так-как на ее плечи действуют равные усилия. Так как обе шестерни находятся в зацеплении, то правая шестерня, поворачиваясь, будет вращать левую шестерню против часовой стрелки.

В положении левая шестерня заканчивает отсекание объема жидкости в полости 2, а правая начинает вытеснять объем жидкости из полости /. В этом положении шестерен крутящий момент действует на обе шестерни.

В положении / ведущей является левая шестерня, которая к этому моменту отсекла объем в полости 2 и на которую действует крутящий момент. Эта шестерня, поворачиваясь против часовой стрелки, вращает правую по часовой стрелке.

В положении IV правая шестерня заканчивает отсекание объема жидкости в полости /, а левая начинает вытеснять объем жидкости из полости 2.

В положении V полностью отсечен объем в полости /, обе шестерни сделали пол-оборота, и ведущей стала опять правая шестерня.

Таблица 41

Счетчик

Пределы измерений по расходу, м=/ч

номииаль- 1 ный 1

наибольший 1

наименьший

СВШ-5 ~ 40

СВШС-40 СВШС-25 СШМ-80 ШЖУ-40

6,5 1,7 20 7,0

20 4 60 10,5

0,8 6

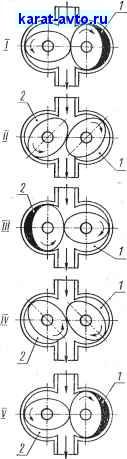

Рис. 280. Схема, поясняющая принцип действия счетчика с овальными шестернями

За один полный оборот шестерен измерительные полости камеры (черненные) два раза заполняются и два раза опорожняются. Объем четырех доз жидкости, вытесненной из этих полостей, и составляет измерительный объем камеры счетчика.

Счетчики с овальными шестернями можно применять для измерения количества жидких горючесмазочных материалов, сжиженных газов, различных масел, кислот и др.

Технические характеристики по расходу счетчиков с овальными Шестернями приведены в табл. 41. В пределах указанных расходов погрешность показаний всех этих счетчиков составляет ±0,5%.



§ 119. Объемные счетчики с кольцевым поршнем

Счетчики с кольцевым поршнем применяют для измерения количества холодной и горячей воды, горючих жидкостей, масел, ежиженных газов и др. В случае применения в конструкции счетчика магнитной муфты, передающей перемещение поршня счетному механизму, счетчик можно использовать для измерения количества кислот, щелочей, а также некоторых пищевых продуктов: вина, молока, соков и др. Малые погрешности показаний и их постоянство позволяют применять этот счетчик в качестве образцового средства при определении вместимости и поверке автомобильных и железнодорожных цистерн и разного рода резервуаров.

Один из вариантов устройства гидравлического узла счетчика с кольцевым поршнем показан на рис. 281. Основными частями узла являются измерительная камера 8 и поршень 10, заключенные в корпусе 2. Счетный узел прибора, состоящий из редуктора и счетного устройства, заключенных в счетную головку (на рисунке не показан), установлен на крышке 6.

При работе* счетчика жидкость, поступающая в измерительную камеру 8 через входной патрубок и предохранительную сетку оказывает давление на стенки кольцевого поршня и вследствие разности давлений на входе 14 в измерительную камеру 8 и выходе 12 из нее создает усилие, перемещающее поршень. Поршень 10 двигаясь по камере, за каждый цикл своего перемещения вытесняет из нее определенный объем жидкости.

Измерительная камера состоит из двух частей: нижней, в которой размещен поршень, и верхней - крышки. Полость камеры представляет собой цилиндр, в днище и крышке которого расположены соосно два цилиндрических выступа 9, направленных открытыми сторонами навстречу друг другу. На дне камеры, в центре, установлена ось с направляющим роликом /. Внутри камеры имеется радиальная перегородка 13, отделяющая входное отверстие 14 для жидкости от выходного 12. Перегородка врезана в стенки камеры и ее внутренних цилиндрических выступов, а также в крышку и днище камеры и препятствует непосредственному перетеканию жидкости из входного отверстия к выходному. Поток может пройти от одного отверстия к другому только при перемещении поршня. В центре крышки имеется отверстие для прохода приводного валика, снабженного в нижней части поводком 5, а в верхней - трибкой 7.

Поршень 10 представляет собой кольцевой цилиндр с поперечной горизонтальной стенкой, разделяющей его на две половины. В центре перегородки расположены выступы 4 и имеется ряд отверстий для сообщения между собой нижней и верхней полости поршня.

В поршне сделана радиально направленная прорезь .
