г л

9-1

Рис. 19. Нагрузка для расчета опоры платформы

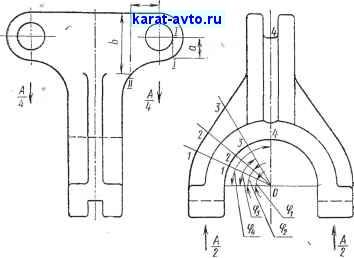

Рис. 20. Стойка опосы

Plic. 21- Серьга опоры



, Тогда уравнение (9) принимает вид

Если h мало по сравнению с q, то вторым членом в скобках можно пренебречь.

° < °доп = 1200 кГ/см= (120 МПа).

В шариковой опоре (см. рис. 5, б) основным элементом, определяющим размеры всей конструкции, является пара шарик 10 ~ сухарь и или 9. Размеры шарика и опоры подбирают по формулам Герца, исходя из следующей гипотезы. Шарик соприкасается с сухарем по поверхности, ограниченной круговым контуром. Радиус поверхности, считая, что постоянная Пуассона и=0,3, определяем по фор.муле

где Р=0,5Л -нагрузка на один шарик; Г1 - радиус шарика;

Г2 - радиус впадины; *

£ - модуль улругости. Напряжение

G = 1,5 < 2000 кГ/см= (200 МПа).

§ 9. Ограничительные устройства платформ

/ Платформы передвижных неравноплечих весов, подвешенные на серьгах (см. рис. 3), не требуют ограничительных устройств, так как углубления, имеющиеся в опорах, достаточно надежна фиксируют платформу на серьгах рычагов.

У весов же с шарнирными опорами для ограничения передвижений платформы относительно рычагов применяют пальцы (рис. 22). Для этой цели у станины / весов делают два прилива 6 с отверстиями, через которые с зазором 1-2 мм проходят пальцы 5, укрепленные в платформе 2 с помощью гаек 4 ш 5. Чтобы платформа не могла соскакивать с рычагов при перевозке весов, на нижних концах пальцев имеется шайба 7, гайка 8 и шплинт 9.

В эксплуатации имеется очень много весов с платформами, зафиксированными с помощью струнок (рис. 23). Струнки 6 м 4 представляют собой стержни с двумя кольцами на концах. Одним кольцом их надевают на пальцы 2, имеющиеся на приливах 3 станины / весов, а другим кольцом - на такие же пальцы 5 а 7 на платформе весов. В каждых весах применяют две пары струнок. Каждую пару устанавливают в углу станины по диагонали. Следствие такого расположения платформа может смещаться



относьиельно рычагов только в пределах зазора (1-2 мм) менаду кольцами струкок и пальцами на станине и платформе.

Для ограничения грузоприемных устройств стационарных весов Б поперечном направлении применены регулируемые струнки


Рис. 22. Ограничительный палец


\7 \ Рис. 23 Струнки

(рис. 24). Струнка состоит из двух частей - стержня 4 и пластины 2, в которую заварена гайка 3. Стержень 4 имеет кольцо, ко-терым он надевается на палец 5, укрепленный на обвязочной раме 6 фундамента весов, а в пластине 2 имеется отверстие для пальца 1, установленного на балке 8 платформы весов. Для
