ответствующая номинальной вместимости, является верхней отметкой шкалы.

В табл. йЗгуказаны вместимость, допускаемые отклонения от номинальной вместимости и время истечения воды в.. объеме номинальной'вместимости пипеток.

. Таблица 33

Вместимость, мл.

Для пипеток без делений с одной отметкой

Для пипеток с делениями и без них с двумя отметками

класса i

класса 2

класса 1

класса 2

допускаемое отклонение, мл

Время .вытекания, с

oj S га bs Ьй ь -и о GJ

о о <и

чей

время вытекания, с

14

с GJ а: о о OJ ч S s

га £

о ч S га и * . bi Н -о о OJ

t-. s е к

о о OJ Е

1 и

га н

200 100 50

25 20 .15 10

5 2 1

,±0,10 Ч0,08 ±0.05

±0,04 ±0,03 ±0,03 ±0,02

±0,010 jrO,005 ±0*;005 ±0,005

45-50 35-40

25-30

15-20

±0,20 ±0,16 ±0,10

±0,08 ±0,06 ±0,06 ±0,04

+0,020 ±0,010 ±0,010 ±0,010

40-50 30-40

15-25 10-20

±0,10 ±0,08

0,05 0,05 0,05 0,05

±0,025 ±0,010 ±0,005 ±0,005

30-40

15-25

±0,20 ±0,16

±0.10 ±0,10 ±0,10 ±0,10

±0,050 ±0,020 ±0,010 ±0,010

10-35 I i

5-25 3-20 i

Для , выполнения измерений пипетку заполняют жидкостью, а затем освобождают от нее сливом. При наполнении пипетки ее; нижнийконец опускают в сосуд с жидкостью и всасыванием на-, полняют пипетку немного выше отметки, а затем влажным паль- цем быстро закрывают верхнее отверстие. Наполненную пипетку поднимают вверх в вертикальном положении до тех пор, пока глаз наблюдателя не окажется на уровне отметки, так чтобы круговая линия отметки казалась прямой. Затем слегка приподнимают палец и выпускают жидкость до тех пор, пока нижний край мениска не коснется линии отметки. Если при этом на кончике пипетки повиснет капля, ее снимают, прикоснувшись кончиком пипетки к стенке сосуда. При измерении кислот и других агрессивных жидкостей для наполнения пипетки применяют резиновую трушу.

Выливание жидкости из пипеток с одной отметкой или из пиг петок с делениями, градуированными на. полное опорожнение, всегда выполняют одним и тем же приемом: слегка наклонив пипетку, касаются. ее нижним концом внутренней стенки сосуда, в который выливают жидкость, а затем, подняв палец, закрывающий верхнее отверстие пипетки, следят за истечением жидкости. После того. как. прекратится вытекание жидкости, не отнимая



кончика пипетки от стенки сосуда выжидают некоторое время, в течение которого остатки жидкости стекут со стенок. Для пипеток класса 1 такое выжидание составляет 15 с, а для пипеток класса 2 - всего 3 с, после чего вынимают пипетку из сосуда, не обращая внимания на столбик жидкости, остающийся в кончике пипетки. Из пипеток, градуированных на неполное опорожнение, т. е. с двумя отметками, жидкость выливают сначала так, чтобы уровень ее установился несколько выше нижней отметки, а затем, выждав время (15 или 30 с), выпускают жидкость точно до отметки.

У микропипеток оставшийся после слива столбик жидкости удаляют осторожным выдуванием.

§ 104. ; Измерительные бюретки

Измерительные бюретки применяют в лабораторной практике, когда приходится отливанием измерять с большой точностью небольшие объемы жидкости, а также в качестве образцовых мер.-.,

В соответствии с применением бюретки бывают образцовыми 1-го и 2-го разрядов и техническими классов 1 и 2.

Образцовые бюретки 1-го разряда применяют для поверки измерительных цилиндров вместимостью 5; 10 и 25 мл и жироме-ров для молока и молочных продуктов.

Образцовые бюретки 2-го разряда применяют для поверки металлических и стеклянных мерных кружек, мензурок для отпуска напитков и молокомеров.

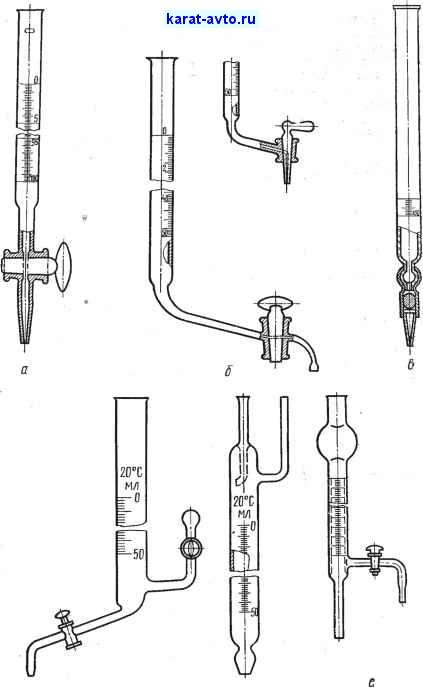

Бюретки представляют собой стеклянные цилиндрические трубки с нанесенными на них шкалами, градуированными в миллилитрах. Бюретки в зависимости от устройства нижней сливной части могут быть с прямым краном (рис. 251, а), с боковым краном (рис. 251,6), без крана (рис. 251,в). У бюреток без крана нижний оттянутый конец заканчивается расширением - оливкой, на которую надета резиновая трубка, соединяющая бюретку со сливной трубкой.

Кроме того, имеются бюретки с двумя кранами (рис. 251,г), с внутренним отростком (рис. 251,5) и с внутренней трубкой (рис. 251, е). У бюреток с двумя кранами второй, боковой, служит для наполнения бюреток жидкостью из питающего сосуда. Бюретки с внутренним отростком наполняют через верхнюю трубку, что позволяет избежать пузырьков воздуха на поверхности жидкости. Боковая трубка этой бюретки предназначена для отвода воздуха при наполнении. В бюретке с внутренней трубкой уровень жидкости устанавливается автоматически на нулевой отметке шкалы после слива ее излишка над верхним срезом трубки через боковой кран. Бюретку заполняют через верх. Жидкость проходит к крану через кольцевую полость между трубкой и стенкой бюретки.
