правом плече коромысла укреплена призма, к которой подвешена серьга 8 с чашкой 10. Левое плечо коромысла снабжено указателем, перемещающимся параллельно шкале 2, укрепленной на стойке 4. Для регулировки тары служат грузики 9, а для регулировки чувствительности грузики 7. Для установки весов по отвесу 5 служат винтовые ножки 17, укрепленные на укладочном ящике.

В комплект весов входят: алюминиевый стакан И, спиртовка 12, щипцы IS, лопатка 14, комплект гирь 16, состоящий и

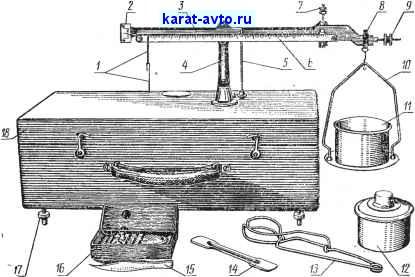

Рис. 241. Неравноплечие маслопробные весы

гирь массой 5 и 10 г, грузика тары массой 5 г, четырех рейтеров / массой по 500 мг (из них два запасных) и пинцета 15.

Работу на весах выполняют в следующем порядке. На чашку 10 помещают стакан И и гирю массой 10 г (или же гирю 5 г и грузик тары), на нулевую отметку шкалы на линейке 6 подвешивают два рейтера 1; первый на отметку шкалы, а второй к ножкам первого. Весы приводят в равновесие с помощью регулятора тары .9. Затем гирю снимают, а на ее место накладывают в стакан масло в таком количестве, чтобы весы снова пришли в равновесие.

Сняв стакан с маслом, его нагревают на спиртовке 12 (удерживая щипцами IS) до состояния легкого поверхностного побу-рения масла и до прекращения потрескивания, что указывает на полное испарение воды, содержавшейся в масле. После выпаривания воды остывший стакан обтирают и вновь ставят на чашку



весов. Нарушившееся равновесие восстанавливают путем переноса рейтеров на соответствующую отметку шкалы. Совершенно так же работают на весах и при навеске 5 г.

Как в первом, так и во втором случаях можно пользоваться не двумя, а одним рейтером, но при этом сокращаются пределы измерения: при навеске 10 г с 42 до 217о, при навеске 5 г с 84 до 42%.

В эксплуатации встречаются равноплечие маслопробные весы <весы Зиму - Фукома). На верхней грани коромысла этих весов нанесена рейтерная шкала с 24 равномерными делениями. За начальную отметку шкалы принята вершина левой призмы, а за конечную - вершина правой призмы. Рейтеры, входящие в комплект весов, имеют массу 1,2 и 0,12 г. Перемещение рейтера массой 1,2 г на одно деление шкалы соответствует изменению нагрузки на 100 мг, а перемещение рейтера массой 0,12 г - на 10 мг. По отношению к пробе масла массой 10 г эти перемещения соответствуют 1,0 и 0,1%.

Таким образом, содержание воды в животном масле на этих весах может быть определено в пределах до 24% с точностью ДО 0,1%.

Порядок работы на равноплечих весах аналогичен порядку работы на неравноплечих весах. Методика поверки маслопробных весов установлена ГОСТ 13675-68.

§ 99. Весы для счета деталей

В машиностроительной промышленности имеют широкое распространение весы для счета однородных деталей, которые принято называть счетными весами.

Счетные весы бывают двух типов: специально счетные весы, на которых можно только считать детали, и комбинированные, на которых можно как считать, так и взвешивать детали.

Рычажная система специально счетных весов, кинематическая схема которых представлена на рис. 242, состоит из рычагов 4 и 7 и коромысла 3. Рычаг 7 соединен с рычагом 4 серьгой 12, а рычаг 4 связан с коромыслом 3 серьгой 6. На коромысле укреплены регуляторы тары 10 для грубой регулировки и .9 для тонкой регулировки. На регуляторе 10 помещен груз 8 для регулировки чувствительности.

Коромысло опирается на вилку 5, укрепленную в кожухе И, закрывающем весь рычажный механизм. Кожух, в свою очередь, опирается на рсолонку 13, установленную на плите 15 с винтовыми ножками 16, служащими для установления весов по уровню, вмонтированному в плиту. Грузоприемное устройство весов состоит из чашки 14, в которую насыпаются считаемые детали, и уравновешивающих чаш / (чаша десятков) и 2 (чаша сотен), в которые кладут такие же детали в количестве, необходимом для того, чтобы привести весы в равновесие.



Пример 25. Для уравновешивания коромысла в чашу десятков положено три детали, а в чашу сотен - четыре детали. Тогда количество деталей в грузоприемной чаше будет 4X100+3x10= =430 шт.

Если необходимо отсчитать на весах заранее намеченное число деталей, поступают следующим образом: в чаши сотен и десят-


/75 \А

Рис.. 242. Схема счетных весов

ков кладут детали в соответствующем количестве, а затем в чашу 14 помещают детали до тех пор, пока не наступит равновесие весов.

Комбинированные счетные весы представляют собой обычные гирные или шкальные весы с чашами, уравновешивающими десятки и сотни деталей, помещенных на платформу.

В гирных весах обе чаши (десятков и сотен) подвешены к коромыслу, в шкальных же весах чаша десятков подвешена к передаточному (подкоромысловому) рычагу, а чаша сотен - к коромыслу.

Взвешивают детали на гирных весах с помощью обычных гирь, помещаемых в чашу, и передвижной гири на коромысле; а на шкальных весах с помощью передвижных гирь на коромысле.

Поверяют весы по методике, установленной ГОСТ 13734-68 Весы счетные коромысловые. Методы и средства поверки .
