Процентное содержание крахмала в картофеле также может быть определено путем взвешивания пробы массой 5 кг в воздухе и в воде. Соответствие между массой пробы, взвешенной в воде, и процентным содержанием в ней крахмала установлено опытным путем * (табл. 30).

Таблица 30

Содержание крах-

Масса пробы.

Содержание

Масса пробы.

Содержание

Масса пробы.

мала, %

г

крахмала, %

г

крахмала, %

г ,

и

12 13 14 15 16

290 311 331 352 372 392 411

17 18 19

20 21 22 23

431 450 470 489 503 527 545

24 25 26 27 28 29 30

600 /


Рис. 236. Весы для определения крахмальности и загрязненности картофеля

Для ускорения процесса определения загрязненности и крах-малистости служат весы конструкции Парова (рис. 236).

* Приведенные в табл. 30 данные основаны на таблице, разработанной Мер-кером, Берендом и Моргеном (1879 г.) и исправленной и дополненной Фотом (1924 г.).



Опорная призма коромысла 2 опирается на подушки в вилке 7, укрепленной на станине 18. На этой же станине установлены емкость 10 для воды и отвес 12. Грузоприемная часть весов состоит из чаши 11 (снята с весов) и двух проволочных корзин 9.

Масса чаши 11 должна быть равна массе обеих корзин 9. \ На верхней поверхности коромысла 2 нанесены три отметки, соответствующие 0; 5000 и 5050 г, а на боковой поверхности нане-оша шкала загрязненности в процентах, нулевая отметка которой совпадает с отметкой 5000 .

На боковой поверхности линейки 5 нанесена шкала, по кото-р )й определяют процентное содержание крахмала в картофеле от 10 до 30%.

i Загрязненность определяют следующим образом. Передвиж-Yij гирю 5 устанавливают на отметку 5000 , а в чашу , под-пенную к коромыслу, насыпают картофель до приведения весов

ве в и

равновесие. Затем картофель промывают, слегка просушивают ;нова взвешивают на весах. Процент загрязненности определяют той отметке, на которую пришлось установить гирю для урав-ешивания промытой пробы картофеля.

Крахмалистость определяют следующим образом. В верхнюю коАзину 9 помещают пробу промытого картофеля. Если картофель промыт и высушен, берут пробу массой 5000 г, а если картофель промыт, но не просушен - массой 5050 г. Затем гирю 5 устанавливают на нулевую отметку и из нее выдвигают до упора линейку 4. Картофель пересыпают в нижнюю корзину, погруженную в воду, находящуюся в емкости 10, и весы приводят в равновесие с помощью гири 6. Процент содержания крахмала определяют по той отметке шкалы, на которую пришлось установить гирю 6. Весы снабжены тарировочными грузами 1 и 8. У весов, выпускаемых в последнее время, линейки 4 нет, но зато на коромысле 2 имеется отметка 290 г, на которую устанавливают гирю 5 при взвешивании пробы в воде.

Метрологические характеристики весов должны быть следующими:

непостоянство положения равновесия ненагруженных весов (с подвешенной грузоприемной чашкой), г I

допускаемая погрешность правильности нанесения нарезных отметок 290; 5000 и 5050, г ±2

отметки шкалы загрязненности, г ±5

отметки шкалы содержания крахмала, деление шкалы содержания крахмала ±1.0

разница в массе грузоприемной чашки и двух корзин при одной корзине, погруженной в воду, г 2

вариация показаний нагруженных весов, деление шкалы содержания крахмала

.Чувствительность весов при нагрузках 290 и 5000 г должна быть такой, чтобы передвижение гири по шкале содержания



крахмала на одно деление вызывало смещение подвижного указателя не менее чем на 5 мм вверх или вниз.

Методика поверки весов установлена ГОСТ 13591-68 Весы для проб картофеля. Методы и средства поверки .

§ 96. Весы для определения засоренности свеклы

Определить фактическую загрязненность и засоренность свег лы (ФЗ) можно вручную, и тогда необходимо выполнить следу1Ь-щие операции:

отобрать пробу массой 8-10 кг из слоя свеклы в кузове авт: мобиля или прицепа, открыв задний борт;

взвесить пробу (брутто) на рычажных весах;

промыть или очистить пробу от земли всухую;

дополнительно обрезать хвостики и боковые корещки (1 см менее), а также остатки зеленой массы;

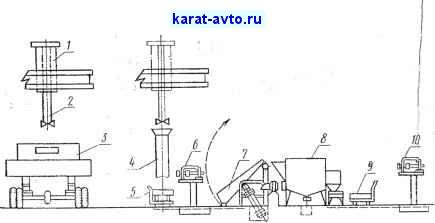

Рис. 237. Весы для определения засоренности свеклы

взвесить очищенную пробу (нетто) на тех же рычажных ве-

определить ФЗ в процентах по формуле

100,

где Мз - масса загрязненной свеклы; Мо - масса очищенной свеклы.

Ручной метод отбора свеклы не дает возможности объективно определить ФЗ и приводит к непроизводительным расходам на содержание большого штата рабочих, к простоям автотранспорта. В связи с этим в настоящее время свеклоприемные пункты сахарных заводов оснащают механизированными установками типа Рюпро для определения ФЗ (рис. 237).
