Глава XIII

ВЕСЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Весами специального назначения называют приборы, с помощью которых определяют свойства материалов и изделий, пропорциональные их массе.

В настоящей главе рассматриваются наиболее распространенные конструкции таких приборов.

§ 94. Весы (квадранты) для определения номера пряжи, ровницы и бумаги

Одной из основных технических характеристик шерстяной, льняной и хлопчатобумажной пряжи, ровницы *, шелковой нити и бумаги является их толщина. Ее можно определить с помощью приборов для измерения длины, но такой метод измерения связан с известными затруднениями, поэтому в текстильной промышленности определяют толщину нити по массе мотка, в который смотана нить определенной длины, а в бумажном производстве толщину бумаги по массе 1 м^ бумаги.

Толщину пряжи обозначают номером. Номер пряжи определяется отношением длины отрезка нити к его массе и вычисляется по формуле

где N - номер пряжи;

L - длина отрезка, м; Р - масса нити, г.

Для определения номера пряжи длина мотка принята равной 100 м, а ровницы - 20 м. Так, моток пряжи длиной 100 м имеет массу 20 г, отсюда номер этой пряжи Л^= 100: 20=5.

Толщина нити шелка характеризуется титром , т. е. числом единиц массы, приходящихся на принятую единицу длины. По существующим в шелковой промышленности правилам за единицу массы принят 1 г, а за единицу длины - отрезок нити, равный 9000 м. Соответственно 0,05 г и 450 м и 0,025 г и 225 м.

Титр определяют по формуле

Т= 9000 -,

где Т - титр шелка, денье **; Р - масса отрезка нити, г;

* Ровницей называется слабо скрученная нить, из которой изготовляют пряжу.

** Единица измерения титра соответствует толщине нити, имеющей массу 0.05 г при длине 450 м, или 1 г при длине 9000 м.



L - длина мотка, м. Так, если моток шелка длиной 450 м имеет массу 2 г, то титр

Г =9000

= 40 денье.

Номер бумаги или картона определяют путем взвешивания куска определенной площади.

Для ускорения процесса определения номеров (т. е. фактически толщины) указанных выше материалов применяют квадранты, яв-

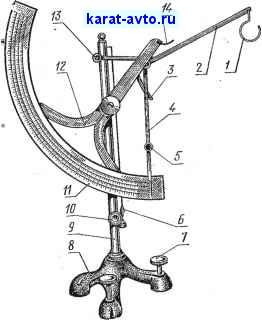

Рис. 235. Квадрант

ляющиеся простейшими циферблатными весами с неравномерной шкалой. Устройство всех квадрантов почти одинаково, и отличаются они только по типу шкал, а квадранты для бумаги, кроме того, имеют крючок специальной формы, удобный для помещения свернутого бумажного листа. На этом основании приводим описание одной из конструкций квадранта типа KB-100 для пряжи.

Основной частью квадранта (рис. 235) является рычаг 2, который по принятой нами терминологии (см. § 22) и является квадрантом. На одном конце рычага имеется крючок 1 для подвешивания мотка пряжи, а на другом конце противовес 18. Стрелка 4 со шпилькой 5, являющаяся частью рычага, имеет ножевид-



ный конец, перемещающийся параллельно дуговой шкале 11. Ры--чаг 2 насажен на ось, опирающуюся на подшипники в вилке 12, укрепленной на стойке 9 основания 8, имеющего установочные винты 7, при помощи которых квадрант устанавливается по отвесу 6. Квадрант снабжен арретиром 5 и ограничителем колебаний 14.

Шкала квадранта имеет четыре пояса - два весовых и два нЬмерных. Весовые пояса служат для определения массы мотка, номер которого определяют по номерным поясам.

Весовые пояса имеют пределы 1 - 20 г и 5 - 100 г, номерные о )ответственно № 100 - № 5 и № 20 - № 1.

При работе на втором поясе на шпильку 5, заделанную в стрелку 4, надевают грузик 10, прилагаемый к весам *.

Квадранты поверяют по методике, установленной инструкцией б4-56.

1 Технические характеристики квадрантов, выпускаемых в настоящее время, приведены в табл. 29. Допускаемая погрешность дл]я всех указанных в табл. 29 квадрантов составляет ±1,0 деление шкалы; условия эксплуатации: температура воздуха 10-35° С, относительная влажность 30-80% при температуре 20±:5°С. Для взвешиваний по шкале 2-го пояса квадранты КВ-30, KB-15, КВ-4,1 и КВ-1,6 снабжены грузом.

Таблица 29

Квадрант {заводское обозначение)

Пределы взвешивания, г

Число поясов шкалы

пределы взвешивания по шкале, г

Цена деления шкалы

Оцифровка шкалы через каждые, г

1-го пояса

2-го пояса

1-го пояса

2-го пояса

КВ-50

20-50

20-50

КВ-30

10-30

10-21

19-30

0,05

KB-i5

4-15

4-10

9-15

0,02

0,05

КВ.4,1

1,4-4,1

1,4-3,0

2,5-4,1

0.01

0,02

КВ-1,6

0,5-1,6

0,5-1,1

1.0-1,6

0,002

0,005

§ 95. Весы для определения загрязненности и крахмалистости картофеля

Загрязненность картофеля в процентах может быть определена на обычных весах взвешиванием пробы картофеля до промывки и просушки и после промывки и просушки по формуле

100,

где Pi - масса пробы до промывки и просушки; Рг - масса пробы после промывки и просушки.

* На рис. 235 грузик 10 висит на шпильке, укрепленной в стойке 9, т. е. квадрапт работает на 1-м поясе.
